11. TOPOGRAPHIE ET AQUACULTURE
11.0 Ce que vous avez appris
|
1. Aux chapitres pr�c�dents du pr�sent manuel, vous avez appris:
- � mesurer les divers param�tres ou grandeurs fixes permettant
de d�crire les caract�ristiques topographiques d'un terrain,
telles que distances, angles horizontaux et verticaux et diff�rences
de niveau;
- � faire un lev� planim�trique;
- � d�terminer le relief du terrain par nivellement direct;
- � d�finir des courbes de niveau sur le terrain;
- � �tablir des plans et des cartes topographiques;
- � mesurer des surfaces sur le terrain et � partir de plans
ou de cartes.
2. Gr�ce � ces nouvelles connaissances, vous devez maintenant
�tre en mesure de:
- choisir un site appropri� pour la construction
d'un petit r�servoir ou d'�tangs d'eau douce;
- concevoir votre ferme piscicole et pr�parer
sa construction.
3. Les volumes suivants de ce manuel faisant partie des �M�thodes
simples pour l'aquaculture� vous fourniront d'autres informations
concernant le choix du site, ainsi que la conception
et la construction d'une ferme piscicole. Les sections ci-apr�s
passent bri�vement en revue certaines de ces informations pour
vous aider � comprendre comment utiliser les lev�s topographiques
pour la conception et la construction d'une ferme piscicole. Vous
devriez �galement consulter certains des exemples pr�sent�s aux
chapitres pr�c�dents; vous pourrez en effet en tirer des id�es
ou des suggestions pour mener � bien votre propre projet.
|
|
|
11.1 Comment faire des �tudes
pr�liminaires � partir de cartes topographiques
|
1. Avant d'entreprendre un lev� sur le terrain, il vous faudra,
en r�gle g�n�rale, �tudier les cartes topographiques disponibles
pour obtenir les informations n�cessaires aux diff�rents projets
que vous voulez r�aliser et pour comparer ces m�mes projets sur
la base de leurs avantages et inconv�nients respectifs. Il vous
sera ensuite plus facile de choisir l'ordre dans lequel vous ferez
les lev�s de reconnaissance sur le terrain.
2. Parmi les indications les plus pr�cieuses que peut fournir une
carte topographique figurent les dimensions d'un bassin versant,
les dimensions d'une zone inond�e, les caract�ristiques
de certains profils du terrain et la distribution des
cat�gories de pentes dans une zone donn�e.
|
|
|
D�termination des dimensions du bassin versant et
de la quantit� d'eau disponible pour la pisciculture
3. Vous avez appris au volume 4 - Pisciculture continentale: l'eau
que le bassin versant d'un cours d'eau correspond � la
surface totale de la zone assurant l'alimentation en eau de ce cours d'eau.
4. En un point A d'un cours d'eau, la quantit� totale
d'eau disponible provient g�n�ralement de plusieurs bassins versants
distincts. Ceux-ci d�finissent le bassin versant relatif
au point A, d�limit� par la ligne de partage des eaux, laquelle
suit les cr�tes entourant le bassin versant.
5. Si vous avez une carte topographique de la r�gion, vous pouvez tracer
la ligne de partage des eaux et d�finir le bassin versant
relatif � chacun des points choisis le long d'un cours d'eau (traits
pointill�s). Il se peut que vous souhaitiez r�aliser au point A l'alimentation
en eau de votre ferme piscicole qui sera construite en aval. En partant
du point A, tracez une droite perpendiculaire aux courbes de niveau
de chaque c�t� du lit du cours d'eau, jusqu'aux points B et C d'altitude
maximale. Puis reliez le point B au point D, suivant la m�me m�thode
et continuez � partir des points E, F ... I, jusqu'� ce que vous ayez
atteint le point C sur l'autre rive du cours d'eau. La surface comprise
� l'int�rieur de la ligne de partage ABD ... SCA constitue le bassin versant
relatif au point A du cours d'eau.
6. En utilisant de pr�f�rence la m�thode
du quadrillage (voir section 10.3), d�terminez l'�tendue du bassin
versant relatif au point A du cours d'eau d'apr�s la surface de
la zone limit�e par la ligne de partage des eaux.
7. Vous pouvez estimer la quantit� d'eau disponible au point
A d'apr�s l'�tendue du bassin versant, le type de v�g�tation le plus courant,
la configuration g�n�rale du relief et l'importance des pr�cipitations
observ�es dans cette zone. A cet effet, il faut vous informer aupr�s d'un
service public, par exemple le service hydrologique, pour obtenir les
valeurs locales des coefficients de ruissellement.
Exemple
Quantit� d'eau disponible par m�tre carr� de bassin versant dans
la r�gion de Bouak� (C�te d'Ivoire) en Afrique occidentale
Pr�cipitation
annuelle (mm)
|
Coefficient
de ruissellement
(pourcentage)
|
Ruissellement1
(mm)
|
Quantit� d'eau
disponible2 (m3 /km2)
|
800
|
0.9
|
7
|
7000
|
900
|
2.8
|
25
|
25000
|
1000
|
4.7
|
47
|
47000
|
1100
|
6.6
|
72
|
72000
|
1150
|
7.5
|
87
|
87000
|
1200
|
8.5
|
101
|
101000
|
1300
|
10.4
|
135
|
135000
|
1400
|
12.3
|
172
|
172000
|
1500
|
14.2
|
212
|
212000
|
1600
|
16.1
|
257
|
257000
|
1700
|
18.0
|
305
|
305000
|
1 Ruissellement (mm) = pr�cipitation annuelle x (coefficient
de ruissellement / 100).
2 Quantit� d'eau disponible (m3/km2)
= ruissellement (mm) x 1 000
Etant donn� que la pr�cipitation annuelle moyenne de cette
r�gion s'�l�ve � 1 150 mm, la quantit� d'eau disponible en moyenne
peut �tre estim�e � environ 87 000 m3/km2 de surface
de bassin versant dans cette r�gion particuli�re du pays. Si la surface
calcul�e du bassin versant en amont du point A est de 2,72 km2 la
quantit� d'eau moyenne disponible au point A peut �tre �valu�e � 87000
m3/km2 x 2,72 km2 = 236 640 m3
par an.
D�termination de l'�tendue de la surface inondable
8. Si vous devez construire un barrage au point A pour cr�er un r�servoir
d'eau, il est facile de d�terminer l'�tendue de la surface inondable
en amont du point A, si l'on conna�t la hauteur du niveau de
l'eau dans le r�servoir

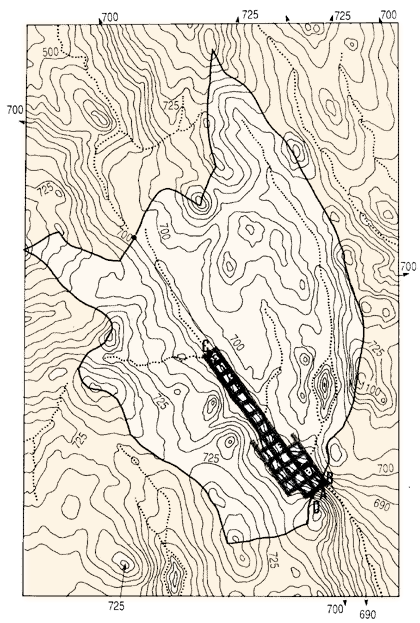

9. A l'emplacement du barrage, rep�rez la courbe de niveau
sur la carte topographique qui correspond, d'un c�t� du cours d'eau, �
la hauteur du niveau d'eau dans le r�servoir. Suivez cette courbe, d'abord
vers l'amont, puis en traversant le cours d'eau, et enfin vers l'aval
jusqu'au barrage. La surface comprise � l'int�rieur de cette courbe de
niveau sera alors la surface inondable correspondant � cette
valeur particuli�re du niveau d'eau dans le r�servoir.
Exemple
Altitude du niveau d'eau du r�servoir: 690 m.
A partir du point B � l'emplacement du barrage, suivez d'abord la courbe
de niveau 690 m vers l'amont jusqu'au point C (travers�e de la rivi�re),
puis en revenant vers l'aval, au point D � l'emplacement du barrage. La
superficie inondable jusqu'au niveau d'eau de 690 m sera d�limit�e par
BCDB.
10. En utilisant de pr�f�rence la m�thode du quadrillage
(voir section 10.3), d�terminez la surface comprise � l'int�rieur
de la courbe de niveau s�lectionn�e, afin de d�terminer l'�tendue
de la surface inondable. Si vous connaissez la profondeur moyenne
du r�servoir, il est alors possible de calculer le volume d'eau qu'il
contient.
D�termination de profils du terrain � partir de cartes topographiques
11. Il est possible d'�tablir le profil du terrain le long
d'une droite quelconque AB, � partir d'une carte topographique. Tracez
la droite AB sur la carte. Placez ensuite l'un des bords d'une bande de
papier blanc rectiligne le long de cette droite et marquez-y la position
des principales courbes de niveau 775 m, 750 m ... 675 m qui
recoupent la droite AB. Inscrivez les altitudes (ou hauteurs) correspondantes
� c�t� des traits marqu�s sur la bande.
12. Reportez ces marques sur une feuille de papier quadrill� millim�tr�,
en utilisant une �chelle des distances horizontales identique
� celle de la carte.
13. D�finissez une �chelle verticale des altitudes (ou hauteurs)
de 10 � 30 fois sup�rieure � l'�chelle horizontale et graduez cette �chelle
d'apr�s les courbes de niveau pr�sentes le long du profil.
14. Indiquez l'altitude (ou hauteur) de chaque rep�re de distance par
un point situ� sur une perpendiculaire.
15. Reliez ces points pour obtenir le profil du terrain le
long de la droite AB.
D�termination des diff�rences de niveau le long d'un cours d'eau
|
16. Il se peut que vous deviez choisir un site sur un
cours d'eau pour construire une digue destin�e � cr�er un r�servoir,
ou encore que vous souhaitiez utiliser un cours d'eau existant pour
assurer l'alimentation d'une ferme piscicole. Dans ces deux cas, il
convient alors d'�tudier le profil en long du cours d'eau et
de d�terminer sa pente entre deux points donn�s. Pour le choix du
site d'un barrage, il faut �tudier la valeur de la pente depuis ce
site jusqu'au niveau maximal du plan d'eau dans le futur r�servoir.
Vous conna�trez ainsi le volume d'eau susceptible d'�tre emmagasin�.
Si vous voulez d�tourner l'eau d'une rivi�re afin d'alimenter votre
ferme piscicole, vous devrez d�terminer la pente de la
rivi�re entre la prise d'eau de votre ferme et le point d'�vacuation
de son eau. Vous conna�trez ainsi la diff�rence de niveau disponible
pour construire une ferme piscicole sur le site compris entre ces
deux points. |
|
|
17. Pour d�terminer la pente du cours d'eau, entre les points A et B
par exemple, il convient tout d'abord de rep�rer visiblement sur la carte
les deux extr�mit�s A et B du profil � �tudier. Marquez ensuite les points
C, D, E et F situ�s � l'intersection des courbes de niveau avec le
lit du cours d'eau. Pour pouvoir vous y r�f�rer ult�rieurement,
vous pouvez �galement marquer certains points particuliers le long du
cours d'eau, par exemple un affluent (ou un bras) de ce cours d'eau (G
- H), ou encore un pont routier.
18. A partir du point A, mesurez au millim�tre pr�s les distances
AG, GC, CD ... FB entre les diff�rents points marqu�s, en suivant aussi
exactement que possible le lit du cours d'eau. Inscrivez ces mesures dans
un tableau comme indiqu� dans l'exemple ci-apr�s.
19. D'apr�s l'�chelle de la carte, transformez ces mesures
en distances horizontales au sol (exprim�es en m�tres) et calculez
les distances cumul�es � partir du point A, comme indiqu� au
tableau ci-apr�s.
20. D'apr�s les courbes de niveau de la carte, d�terminez les altitudes
(ou hauteurs) des points A, G, C, D, H, E, F et B, puis notez ces
valeurs dans le tableau. Puisque vous vous d�placez vers l'aval, ces valeurs
doivent diminuer r�guli�rement d'une hauteur constante �gale � l'�quidistance
des courbes de niveau de la carte.
Exemple
Profil en long de la section AB d'un cours
d'eau
Echelle de la carte: 1 cm = 200 m (1: 20 000); �quidistance = 5
m
Point du cours d'eau
|
Distance1 sur la carte
(cm)
|
Distance au sol (m)
|
Distance cumul�e
(m)
|
Altitude 2
(m)
|
A
G
C
D
H
E
F
B
|
2,9
0,7
1,1
0,4
2,1
0,5
1,1
|
580
140
220
80
420
100
220
|
0
580
720
940
1 020
1 440
1 540
1 760
|
690
(affluent)
685
680
(affluent)
675
670
665
|
1 Distance au sol (m) = distance sur la carte (cm) x
�chelle de la carte (m/cm).
2 D'apr�s les courbes de niveau, �quidistance = 5 m.
|
|
|

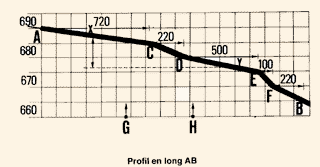

21. Tracez le profil en long de
la section AB du cours d'eau comme indiqu� pr�c�demment (voir section
9.5) et d'apr�s les donn�es recueillies. Suivant l'�chelle horizontale
utilis�e, notez les emplacements des points particuliers suppl�mentaires
relev�s, de fa�on � pouvoir vous y r�f�rer ult�rieurement.
22. D'apr�s ce profil en long, il est maintenant facile de d�terminer
la diff�rence de niveau entre deux points quelconques X et Y du cours
d'eau, situ�s dans cette section AB.
D�termination de la forme des vall�es
23. Suivant une m�thode identique � celle d�crite aux points 11 � 15,
vous pouvez �galement d�terminer la forme g�n�rale d'une vall�e. A cet
effet, vous tracerez des profils en travers perpendiculairement au lit
du cours d'eau, aux emplacements qui vous int�ressent, en fonction de
l'objectif poursuivi. Si vous avez l'intention de construire un petit
barrage, vous tracerez par exemple le profil en travers AB. Si vous
cherchez un site pour construire une ferme piscicole, vous tracerez par
exemple le profil en travers CD.
24. Prenez une bande de papier et posez-la de fa�on � faire co�ncider
l'un de ses bords avec la ligne de la coupe transversale. Marquez sur
la bande l'emplacement des diff�rentes courbes de niveau, et notez l'altitude
(ou la hauteur) de certains points � titre de rep�re.
25. Reportez ces marques sur l'�chelle horizontale d'un
profil en travers (voir section 9.5). Cette �chelle doit �tre
identique � celle de la carte.
26. Choisissez une �chelle verticale des hauteurs de
10 � 30 fois sup�rieure � l'�chelle horizontale. Reportez verticalement
sur le graphique les altitudes de chaque point marqu�. La droite
reliant les points ainsi obtenus constitue le profil en travers
de la vall�e suivant la droite AB.
27. Si vous r�p�tez les op�rations ci-dessus pour la droite CD,
vous tracerez alors le profil en travers CD de la vall�e. L'examen
compar� des deux profils montre que le profil AB est effectivement
en forme de V, tandis que le profil CD est en forme de V d�form�
d'un c�t�.
|
|
|
|
|
|
28. Du point de vue des installations
de pisciculture, les profils en travers de vall�e peuvent �tre class�s
en quatre types, d'apr�s leur forme. Si vous connaissez
la forme de la vall�e dans la zone o� vous voulez construire votre
ferme piscicole, vous serez alors en mesure de:
- d�cider du type d'�tang � construire;
- mieux concevoir votre ferme piscicole.
Ces informations vous seront pr�sent�es au volume suivant de la
pr�sente s�rie. Vous apprendrez par exemple que l'emplacement AB
mentionn� ci-dessus conviendrait certes � la construction d'un barrage
� moindre co�t, mais non � la construction d'�tangs de pisciculture.
Par contre, � l'emplacement CD, le flanc XYZ de la vall�e pr�sente
une pente lat�rale (1,25 � 2,17 pour cent) adapt�e � la construction
d'�tangs de pisciculture (voir point 27 ci-dessus).
|
|
|
Etablissement d'une carte des pentes � partir d'une carte topographique
29. La pente du terrain constitue l'un des principaux �l�ments
du choix d'un site appropri� pour la construction d'un �tang de pisciculture.
Les meilleurs sites � cet �gard ont une pente moyenne de 0,5
� 1,5 pour cent, bien que des terrains pratiquement horizontaux ou dont
les pentes sont comprises entre 1,5 et 3 pour cent puissent �galement
convenir. Par ailleurs, le co�t des travaux augmente en fonction de la
pente, en particulier au-del� de 5 pour cent.
30. Lorsqu'on �tudie une carte topographique, il est parfois utile d'y
d�terminer une s�rie de cat�gorie de pentes. En proc�dant ainsi,
vous aurez �tabli une carte des pentes.
Exemple
Cat�gories de pentes utiles en pisciculture
A - pentes inf�rieures ou �gales � 1,5 pour cent
B - pentes comprises entre 1,5 et 3 pour cent
C - pentes comprises entre 3 et 5 pour cent
D - pentes sup�rieures � 5 pour cent
31. Pour �tablir une carte des pentes, vous devez tout d'abord pr�parer
des guides d'espacement des courbes de niveau pour chaque cat�gorie
de pentes et pour la carte topographique particuli�re utilis�e. Si cette
carte topographique comporte:
- une �chelle des distances suivant laquelle
1 cm = n (m)
- une �quidistance des courbes de niveau �gale � EC (m)
alors l'intervalle X (en centim�tres) entre les lignes de
votre guide d'espacement se calcule comme suit:
X = (100 EC) � (nS)
avec S valeur maximale en pourcentage de la pente dans chacune
des cat�gories � repr�senter sur la carte des pentes.
Exemple
Vous utilisez une carte topographique sur laquelle vous souhaitez
repr�senter les quatre cat�gories de pentes ci-dessus (A, B, C,
D). Vous devez tout d'abord d�finir trois guides d'espacement concernant
respectivement les pentes de 1,5, 3 et 5 pour cent. La carte topographique
est �tablie au 1: 50 000 (1 cm = 500 m) et l'�quidistance est de
5 m. Calculez comme suit les intervalles X des droites d�finissant
les guides d'espacement.
- Pente de 1,5 pour cent: X = (100 x 5) � (500
x 1,5) = 500 � 750 = 0,67 cm ou 6,7 mm
- Pente de 3 pour cent: X = (100 x 5) � (500 x
3) = 500 � 1 500 = 0,33 cm ou 3,3 mm
- Pente de 5 pour cent: X = (100 x 5) � (500 x
5) = 500 � 2 500 = 0,2 cm ou 2 mm
32. Munissez-vous de plusieurs feuilles de papier quadrill� millim�tr�
et pr�parez vos guides d'espacement en proc�dant comme
suit:
- Avec un crayon bien taill� � mine dure, tracez une ligne droite
� travers la feuille de papier, pr�s de son bord inf�rieur.
- Sur une hauteur d'environ 15 cm, tracez une s�rie de lignes
droites parall�les � la ligne du bas, � une distance �gale � l'intervalle
X (calcul� comme indiqu� ci-dessus), par exemple 6,7 mm pour la
pente de 1,5 pour cent. Cela constitue votre guide d'espacement
des courbes de niveau pour la pente de 1,5 pour cent.
- Sur une nouvelle bande d'environ 10 cm de hauteur, tracez une
deuxi�me s�rie de lignes parall�les � la s�rie pr�c�dente, s�par�es
par une distance �gale � l'intervalle X calcul� pour la deuxi�me
valeur de la pente, par exemple 3,3 mm pour la pente de 3 pour
cent. Cela constitue votre guide d'espacement pour
la pente de 3 pour cent.
- R�p�tez cette op�ration pour d�finir le guide d'espacement
correspondant � une pente de 5 pour cent.
|
|
|
|
|
|
33. Vous pouvez maintenant �tablir votre carte des pentes
en identifiant par exemple les quatre cat�gories de pente sur la
carte topographique. Proc�dez comme suit:
a) Prenez plusieurs crayons de couleurs diff�rentes. Choisissez
une couleur pour chaque cat�gorie. La couleur la plus
claire peut par exemple repr�senter les terrains les moins inclin�s
(de 0 � 1,5 pour cent de pente), tandis que la couleur la plus fonc�e
peut correspondre aux terrains les plus inclin�s (pente sup�rieure
� 5 pour cent).
b) D�coupez une bande de 2 cm de large de votre guide des espacements
des courbes de niveau (voir point 32), qui vous indique l'intervalle
minimal s�parant les courbes de niveau sur la carte topographique,
pour les cat�gories de pentes respectivement comprises entre 1,5
et 3 pour cent, 3 et 5 pour cent, et sup�rieures � 5 pour cent.
D�coupez la bande perpendiculairement aux lignes d'espacement, de
fa�on que les trois cat�gories de pentes y apparaissent.
|
|
|
c) Placez cette bande de papier sur la carte. Puis, en passant en revue
successivement les diff�rentes portions de la carte, d�terminez celles
dans lesquelles les courbes de niveau sont s�par�es par des intervalles
inf�rieurs ou �gaux � l'intervalle de la bande de papier correspondant
au guide d'espacement pour une pente de 5 pour cent. Puisque
les portions de la carte ainsi rep�r�es comportent des pentes sup�rieures
ou �gales � 5 pour cent, elles doivent �tre colori�es de la couleur la
plus fonc�e.
Note: La comparaison de l'intervalle report� sur
la bande de papier aux intervalles s�parant les courbes de niveau doit
s'effectuer le long d'une droite perpendiculaire aux courbes de niveau,c'est-�-dire
dans le sens de la ligne de plus grande pente.
d) R�p�tez les op�rations ci-dessus avec la partie de la bande correspondant
au guide d'espacement pour une pente de 3 pour cent. D�terminez
ensuite quelles sont les parties non colori�es de la carte dont les courbes
de niveau sont s�par�es par des intervalles inf�rieurs ou �gaux
� l'intervalle de la bande. Les parties de la carte ainsi identifi�es
sont les pentes comprises entre 3 et 5 pour cent. Coloriez-les en utilisant
une teinte un peu plus claire que la pr�c�dente.
e) R�p�tez les op�rations ci-dessus avec la partie de la bande correspondant
au guide d'espacement pour une pente de 1,5 pour cent. D�terminez
ainsi les parties non encore colori�es de la carte dont les pentes varient
de 1,5 � 3 pour cent. Coloriez-les en utilisant une teinte un peu plus
claire que la pr�c�dente.
f) Enfin, toujours suivant la m�me proc�dure, v�rifiez que dans les parties
non colori�es de la carte, les courbes de niveau sont s�par�es par des
intervalles sup�rieurs � l'intervalle correspondant aux pentes de
1,5 pour cent reproduit sur la bande de papier. Coloriez ces zones de
la couleur la plus claire.
11.2 Lev� de reconnaissance d'un site �ventuel
|
1. Apr�s avoir effectu� des �tudes pr�liminaires � partir des cartes
topographiques disponibles, vous pouvez choisir un ou plusieurs
meilleurs sites potentiels pour la construction d'�tangs piscicoles
(voir le volume suivant dans la pr�sente s�rie).
2. Il convient maintenant d'organiser sur le terrain un lev�
de reconnaissance du (des) site (s) choisi(s), afin de recueillir
des donn�es topographiques plus d�taill�es. Ce lev� devrait comporter
au moins l'�tablissement d'un profil en long de la vall�e
et/ou du (des) site (s) choisi(s) ainsi que des profils en
travers du (des) site(s). Si vous pr�voyez de construire un
r�servoir, l'implantation des courbes de niveau vous permettra d'en
d�finir l'�tendue maximale. Vous pouvez aussi d�terminer son niveau
d'eau maximal par nivellement. Vous pouvez ensuite calculer la surface
et le volume du r�servoir.
|
|
|
Etude du profil en long de la vall�e
|
3. Premi�rement, d�terminez le profil
en long de la vall�e (voir section 8.2) par nivellement.
A cet effet, proc�dez par cheminement le long d'une s�rie de segments
de droites aussi rapproch�s que possible du cours d'eau. Tracez le profil sur du papier quadrill� (voir section
9.5). Ensuite, vous pouvez calculer la diff�rence de niveau
entre deux points quelconques du profil en long, par exemple
la prise d'eau en F et l'�vacuation d'eau en A de l'installation
envisag�e. Cette diff�rence de niveau H(F) - H(A) doit �tre suffisante
pour permettre la construction de la ferme piscicole (voir volume
suivant de la pr�sente s�rie).
4. Si vous avez l'intention de construire un r�servoir,
il vous sera facile, en proc�dant de fa�on analogue, d'estimer la
hauteur approximative du barrage au point A et la profondeur d'eau
maximale du futur r�servoir.
|
|
|
Profils en travers du site potentiel
|
5. Faites le lev� d'une s�rie de profils en travers
GH, IJ, ... �tablis � partir du profil en long ci-dessus, � des
intervalles de 20 � 50 m, sur toute l'�tendue du site potentiel (voir
section 8.2). Tracez les profils sur papier quadrill�, de mani�re
� pouvoir calculer les pentes du terrain et, d'apr�s ces
donn�es, � concevoir la ferme piscicole. |
|
|
Etablissement des courbes de niveau du site potentiel
|
6. D'apr�s les r�sultats du lev� ci-dessus, vous pouvez �galement
�tablir un plan du site potentiel et tracer ses courbes
de niveau (voir section 9.4, point 10).
7. Une autre m�thode d'�tablissement des courbes de niveau consiste
tout d'abord � choisir un point de r�f�rence dans le
site potentiel, par exemple la prise d'eau A sur le cours d'eau.
Le point A servira ensuite de point
de rep�re topographique de hauteur d�termin�e
H(A) = 100 m par exemple. A partir du point A, identifiez
la courbe de niveau H(A) = ABC ... H dans le site potentiel
(voir section 8.3).
8. Tous les 20 � 50 m sur cette courbe de niveau H(A), faites le
lev� de profils en travers perpendiculaires, depuis la
courbe de niveau et en direction du cours d'eau. Les r�sultats de
ce lev� vous permettront ensuite de d�terminer d'autres courbes
de niveau et d'�tablir la carte correspondante.
|
|
|
D�termination
de l'�tendue maximale d'un r�servoir
|
9. Une fois fix�s les emplacements de la
prise d'eau A et de l'axe XY de la digue d'un projet de r�servoir,
il est facile de rep�rer au sol l'�tendue maximale de ce futur
r�servoir. A partir de la prise d'eau A, d�terminez le parcours
de la courbe de niveau H(A) par nivellement depuis ce point A et sur
les deux rives du cours d'eau, jusqu'� l'axe XY de la digue. |
|
|
11.3 Etude de faisabilit� d'un site potentiel
1. D'apr�s les donn�es obtenues lors des lev�s de reconnaissance, vous
pouvez tracer un plan topographique � l'�chelle, indiquant
les distances et les hauteurs. Vous pouvez alors �tudier la conception
de la ferme piscicole envisag�e ou encore, si vous devez �difier un barrage,
vous pouvez obtenir des indications compl�mentaires concernant les caract�ristiques
du r�servoir cr�� par le barrage. (La conception proprement dite de la
ferme piscicole sera examin�e ult�rieurement au volume suivant de la pr�sente
s�rie, o� figurent des informations compl�mentaires sur les caract�ristiques
des r�servoirs.) La pr�sente section doit vous apprendre � estimer le
volume d'une digue en terre et � calculer les diff�rences de niveau dans
le cas des stations de pompage.
Estimation de la surface du futur r�servoir
|
2. Reportez sur votre plan topographique
la courbe de niveau H(A) d�limitant la surface maximale
du futur r�servoir (voir point 9 ci-dessus). Les
mesures effectu�es sur la carte vous permettent alors d'estimer la
surface d�limit�e par la courbe de niveau H(A). |
|
|
|
|
|
Estimation du volume du futur
r�servoir
|
3. Dans le manuel intitul� Pisciculture continentale: l'eau
(section 4.2), vous avez appris des m�thodes simples de d�termination
du volume d'un futur r�servoir.Vous allez maintenant apprendre
une m�thode de terrain rapide et assez pr�cise, bas�e sur les lev�s
topographiques.
4. Tous les 20 � 50 m, le long de l'axe longitudinal AZ du futur
r�servoir, �levez des perpendiculaires BC, DE ... QR
� l'int�rieur de la zone d�limit�e par la courbe de niveau H(A).
Plantez des piquets en bois tous les 25 m sur ces perpendiculaires
et marquez-les de chaque c�t� de l'axe AZ.
5. Commencez � l'extr�mit� B du segment BC, situ�e sur la
courbe de niveau H(A),et dont la hauteur co�ncide avec le
niveau d'eau maximal. Avec une mire gradu�e � voyant et un niveau
� vis�e, reportez la hauteur H(A) au sommet des piquets a,
b et c. Enfoncez-les dans le sol jusqu'� ce qu'ils soient
exactement � la hauteur voulue. Les piquets a, b et c
indiquent maintenant de fa�on visible la profondeur d'eau maximale
en chacun de ces points, quand le r�servoir est plein.
6. R�p�tez ces op�rations tour a tour pour chaque droite transversale
DE, FG, ... QR. De fa�on analogue, proc�dez au piquetage de l'axe
XY de la digue projet�e.
|
|
|
|
|
|
7. Mesurez et inscrivez dans un tableau simple la hauteur
de chaque piquet au-dessus du niveau du sol sur chacune des
droites transversales, y compris la droite XY, comme indiqu� dans
l'exemple ci-dessous.
Exemple
Droite
|
Hauteur du piquet (m)
|
a
|
b
|
c
|
d
|
e
|
BC |
0.45
|
0.87
|
0.38
|
-
|
-
|
DE |
0.85
|
1.42
|
0.73
|
-
|
-
|
FG |
0.22
|
0.87
|
1.63
|
0.79
|
-
|
KL |
0.49
|
0.98
|
1.89
|
0.91
|
0.58
|
... |
...
|
...
|
...
|
...
|
...
|
XY |
0.82
|
2.42
|
0.84
|
-
|
-
|
8. Tracez sur du papier quadrill� millim�tr� et � l'�chelle appropri�e
les sections transversales BC, DE ... QR et XY du
r�servoir lorsqu'il est enti�rement rempli. Utilisez par exemple
une �chelle verticale 10 fois sup�rieure � l'�chelle horizontale.
N'oubliez pas que la profondeur de l'eau � chacune des extr�mit�s
de la coupe transversale est par d�finition �gale � z�ro.
|
|
|
|
|
|
9. Calculez la surface de chaque section transversale,
en ajoutant si n�cessaire les surfaces partielles de triangles et
de trap�zes (voir les formules math�matiques � l'annexe
1).
|
|
|

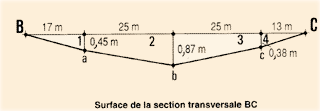

Exemple
Surface BC = triangle 1 + trap�ze 2 + trap�ze 3 + triangle 4
Triangle 1 = (17 m x 0,45 m) � 2
= 3,835 m2
Trap�ze 2 = [(0,45 + 0,87 m) � 2] x 25 m
= 16,500 m2
Trap�ze 3 = [(0,87 m + 0,38 m) � 2] x 25 m = 15,625
m2
Triangle 4 = (13 m x 0,38 m) � 2
= 2,470 m2
Surface
BC = 38,420 m2
10. Ajoutez les surfaces des sections transversales BC, DE ... QR et
multipliez la somme obtenue par la valeur de l'intervalle constant
entre les diff�rentes sections transversales (dans le
cas pr�sent 25 m) afin d'obtenir une estimation du volume du r�servoir
en amont de la derni�re section transversale QR.
Exemple
Volume du r�servoir depuis le point A jusqu'� la droite QR = (surface
BC + surface DE + ... + surface QR) x 25 m
11. Estimez le volume de la derni�re portion du r�servoir comprise
entre la section transversale OR et l'axe XY de la digue. Multipliez la
surface de la section transversale XY (voir point 9) par la moiti�
de la distance entre les sections transversales pr�c�dentes.
Exemple
Volume de la portion QR/Z = (surface XY x (25 m � 2)
12. Calculez le volume de la totalit� du r�servoir en ajoutant:
- le volume A/QR obtenu au point 10;
- le volume QR/Z obtenu au point 11.
Estimation du volume d'un barrage en terre
|
13. Proc�dez comme suit pour estimer rapidement le volume
d'un barrage en terre XY, devant �tre construit au travers
d'une vall�e d�termin�e. Vous obtiendrez ainsi une estimation inf�rieure
d'environ 10 pour cent au volume r�el. Cette pr�cision est
n�anmoins suffisante pour une premi�re estimation.
14. D'apr�s les donn�es tir�es du tableau qui se trouve au point
7, calculez les hauteurs h du barrage XY, au milieu des
sections successives marqu�es par les piquets.
Exemple
Dans le cas du barrage XY, seuls deux milieux de sections
sont � consid�rer: l'une, h1, entre les piquets a et
b et l'autre, h2, entre les piquets b et c.
- h1 = (0,82 m + 2,42 m) � 2 = 1,62 m
- h2 = (2,42 m + 0,84 m) � 2 = 1,63 m
|
|
|
15. Tracez � l'�chelle appropri�e la
section transversale du type de digue que vous devez construire.
A cet effet, il vous faut d�terminer en particulier les trois grandeurs
suivantes:
- la largeur C du point le plus �lev�, ou cr�te, de la digue;
- la pente du versant non immerg� de la digue � l'ext�rieur
du r�servoir, D:1;
- la pente du versant immerg� de la digue � l'int�rieur du
r�servoir, W: 1.
16. La connaissance de ces caract�ristiques de la digue vous permet
alors de calculer la surface d'une section transversale quelconque
en ajoutant:
- surface du rectangle 1 = C x h;
- surface du triangle 2 = (D x h) x (h � 2);
- surface du triangle 3 = (W x h) x (h � 2).
Par cons�quent, la surface A d'une section transversale quelconque
de la digue est �gale �:
A = (Ch) + (Dh2 � 2) + (Wh2
� 2)
o� C est la largeur de la cr�te de la digue; h
est la hauteur; D est la pente du versant
non immerg�; W est la pente du versant immerg�.
17. Appliquez successivement cette formule au calcul de surface de la
section de la digue en chacun des points centraux rep�r�s sur l'axe
XY, d'apr�s les valeurs de h obtenues au point 14.
Exemple
Les caract�ristiques de la digue sont fix�es comme suit: C = 4 m;
pente du versant non immerg� = 1,5:1; pente du versant immerg� = 2:1.
Les surfaces des sections transversales de la digue sont les suivantes:
- Au milieu du segment a/b, avec h1 = 1,62 m
A, = (4 m x 1,62 m) + [ (1,5 x 1,622 m) � 2] +
[(2 x 1,622 m) � 2]
= 6,48 m2 + 1,97 m2 + 2,62 m2 = 11,07
M2.
- Au milieu du segment b/c, avec h2 = 1,63 m
A2 = (4 m x 1,63 m) + [(1,5 x 1,632 m) �
2] + [(2 x 1,632 m) � 2]
= 6,52 m2 + 1,99 m2 + 2,66 m2 = 11,17
m2.
18. Calculez ensuite les volumes partiels des portions de
digue d�limit�es par les piquets a, b, c, etc. A cet effet, multipliez
chaque surface de section de digue mesur�e en un point central par la
longueur de la portion de digue correspondante.
Exemple
Volumes partiels de la digue, pour des piquets a, b et c plant�s
� 25 m d'intervalle:
- Pour la portion a/b, V1= Al x 25 m = 11,07
m2 x 25 m = 276,75 m3.
- Pour la portion b/c, V2= A2 x 25 m = 11,17
m2 x 25 m = 279,25 m3.
19. Estimez le volume total de la digue en ajoutant ces volumes
partiels.
Exemple
Volume total de la digue XY = 276,75 m3 + 279,25 m3
= 556 m3.
Application de vos connaissances de topographie
� l'installation d'une station de pompage
|
20. Vous pr�voyez peut-�tre de pomper l'eau d'alimentation de votre
�tang- r�servoir, soit d'un puits, soit d'un plan d'eau existant.
Dans ce cas, le choix
de la pompe d�pendra consid�rablement de la diff�rence
de niveau entre les deux extr�mit�s de votre canalisation d'eau
et la pompe. D'ordinaire, la pompe sera install�e � un niveau interm�diaire,
de fa�on � faire monter l'eau par aspiration depuis un niveau plus
bas (la source d'alimentation en eau) et � la refouler � un niveau
plus �lev� (un r�servoir sur�lev� par exemple).
21. Lors du choix de l'emplacement d'une station de pompage, deux
diff�rences de niveau jouent un r�le particuli�rement important:
- entre la surface de la source d'approvisionnement en eau et
la pompe, c'est-�-dire la hauteur d'aspiration (en
m�tres);
- entre la pompe et le r�servoir sur�lev�, c'est-�-dire la
hauteur de refoulement (en m�tres).
|
|
|
|
|
|
22. Pour d�terminer ces diff�rences de niveau, vous pouvez proc�der
par nivellement direct entre la source d'approvisionnement
en eau A et la station de pompage B d'une part, et l'emplacement
C du r�servoir sur�lev� d'autre part. Ensuite, compte tenu du niveau
du sol en ces diff�rents points et des diverses distances
verticales (par exemple, axe de la pompe/source d'alimentation en
eau et axe de la pompe/niveau d'eau du r�servoir), vous pouvez facilement
calculer la hauteur d'aspiration et la hauteur de refoulement.

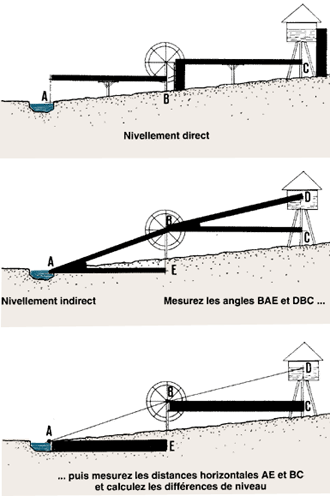

23. Sinon, une m�thode indirecte vous permet �galement
de d�terminer les diff�rences de niveau:
- mesurez les angles verticaux compris entre le plan horizontal
et les lignes de vis�e successives AB et BD (voir chapitre
4);
- mesurez les distances horizontales AE et BC (voir chapitre 2);
- calculez les diff�rences de niveau comme suit:
- EB = AE tg BAE
- CD = BC tg DBC
en obtenant les valeurs de tangentes de l'annexe
2.
|
|
|
11.4 Comment proc�der aux nivellements n�cessaires
� la construction d'une ferme piscicole
1. Vous avez d�j� appris qu'il vous faut savoir utiliser les m�thodes
topographiques appropri�es lors de la construction de votre ferme piscicole.
Vous allez maintenant apprendre deux autres m�thodes topographiques, l'une
pour la construction d'un canai d'alimentation en eau et l'autre pour
la construction d'un �tang.
Piquetage du trac� d'un canal d'alimentation en eau
2. Vous avez appris aux chapitres pr�c�dents tout d'abord comment faire
le lev� de l'axe d'un canal d'alimentation
en eau (voir sections 7.1 et 8.2), puis
comment tracer son profil en long (voir section 9.5) et son profil en travers (voir section 9.6). Vous
avez en outre appris comment implanter des courbes de niveau (voir section
8.3) pour essayer de d�terminer rapidement le trac� possible d'un canai
entre la prise d'eau et les points d'arriv�e d'eau de la ferme piscicole.
3. Une fois le parcours du canal d'alimentation soigneusement d�fini
et rep�r� sur le terrain, il faut proc�der � son piquetage avant de pouvoir
entreprendre sa construction. A cet effet, il faut en premier lieu d�fricher
une bande de terrain de 1 � 2 m le long de l'axe du canal. Ensuite, vous
placerez une s�rie de petits piquets le long de l'axe.
Les sommets de ces piquets doivent correspondre � un
niveau de r�f�rence hor�zontal, c'est-�-dire que les sommets
des piquets doivent tous se trouver � la m�me hauteur.
4. L'espacement de ces piquets de r�f�rence d�pend de la m�thode de nivellement
utilis�e. En r�gle g�n�rale, le proc�d� le plus simple consiste � niveler
� partir du point de d�part A avec une r�gle
rectiligne de 4 m et un niveau de ma�on (voir section
6.6). Vous pouvez aussi utiliser un clisim�tre
(voir section 4.5) et une mire � voyant. Dans ce cas, les piquets sont
plac�s tous les 5 � 10 m.
5. D�finissez ensuite le profil en travers du canal. Ajoutez si n�cessaire d'autres
piquets pour faciliter le travail de terrassement.
6. Si vous construisez un canal dont le fond
n'a pas de pente (horizontal), vous pouvez indiquer aux ouvriers
� quelle profondeur constante ils doivent creuser, en leur remettant un
morceau de bois dont la longueur est �gale � la hauteur (au-dessus du
fond du canal) des sommets des piquets plac�s dans l'axe du canal.
7. Si vous construisez un canal dont le fond
est en pente, la m�thode la plus simple consiste � donner une pente
identique au niveau de r�f�rence horizontal reliant le sommet des piquets
plac�s dans l'axe du canal. A cet effet, proc�dez comme suit:
a) Compte tenu de la valeur de la pente et de l'espacement des piquets,
calculez la diff�rence de niveau requise entre deux piquets
cons�cutifs.
Exemple
En proc�dant au nivellement avec une r�gle et un niveau de ma�on,
placez vos piquets � 4 m d'intervalle. Si la pente du fond du canal doit
�tre par exemple de 0,1 pour cent, la diff�rence de niveau entre deux
piquets cons�cutifs doit �tre �gale � (0,1 m x 4 m) � 100 = 0,004 m =
4 mm.
b) D�coupez un petit morceau de bois d'une �paisseur identique
� cette diff�rence de niveau.
c) Placez ce morceau de bois au sommet du deuxi�me piquet; enfoncez
davantage ce m�me piquet dans le sol jusqu'� ce que le sommet du
premier et celui de ce second piquet soient de nouveau � l'horizontale.
Utilisez par exemple une r�gle et un niveau de ma�on.
d) D�placez-vous jusqu'au troisi�me piquet; placez le morceau de bois
au sommet de ce dernier et enfoncez le piquet dans le sol jusqu'�
ce que son nouveau sommet soit � l'horizontale par rapport au sommet du
piquet pr�c�dent.
e) R�p�tez les op�rations ci-dessus jusqu'� ce que vous ayez atteint
l'extr�mit� de l'axe du canal.
f) La droite reliant le sommet des piquets plac�s dans l'axe du canal
pr�sente maintenant une pente identique � celle que doit avoir le fond
du canal. Il est donc possible de creuser le canal comme indiqu� au point
6, d'apr�s une longueur constante de r�f�rence mesur�e � partir
du sommet de chaque piquet.
Piquetage du fond d'un �tang avant sa construction
|
8. Vous avez d�j� appris � faire le lev� du p�rim�tre ou du
pourtour de vos �tangs en implantant une s�rie de surfaces rectangulaires,
ainsi que les axes des digues � construire (voir section 3.7), ou
encore en implantant la courbe de niveau correspondant � la hauteur d'eau maximale
(voir section 11.2).
9. Lorsque vous avez d�termin� la surface de vos �tangs, mais avant
d'en commencer la construction, il faudra g�n�ralement conna�tre
l'importance des volumes de terre � d�placer aux diff�rents points
de l'�tang. Vous devrez �galement indiquer cela clairement sur le
terrain, afin que les ouvriers puissent ex�cuter correctement la
construction de l'�tang. A cet effet, il faudra proc�der au piquetage
du fond de chaque �tang.
|
|
|
|
|
|
10. Une fa�on simple d'effectuer le piquetage du fond d'un �tang
consiste � faire un lev� par rayonnement depuis le point le
plus bas du futur �tang, c'est- �-dire � la sortie d'eau.
Proc�dez de la fa�on suivante:
a) Depuis le point 0 (point le plus bas du
futur �tang), rep�rez par des piquets une s�rie de lignes droites
trac�es radialement sur la plus grande partie de la surface du fond
de l'�tang.
b) En commen�ant par exemple par la droite OX, installez une s�rie
de piquets espac�s d'une distance constante. L'espacement
choisi d�pendra de la m�thode de nivellement utilis�e. Par exemple,
il sera de 4 m si vous utilisez une r�gle et un niveau de ma�on
et de 5 � 10 m si vous utilisez un niveau � vis�e.
c) A partir du point 0, faites le lev� de la droite OX et placez
le sommet de tous les piquets � un niveau de r�f�rence
horizontal.
d) R�p�tez les op�rations ci-dessus pour toutes les droites
radiales rep�r�es. De cette fa�on, vous obtiendrez une s�rie
de piquets dont les sommets sont tous au m�me niveau de r�f�rence
et r�partis sur toute la surface du fond de l'�tang.
|
|
|
|
|
|

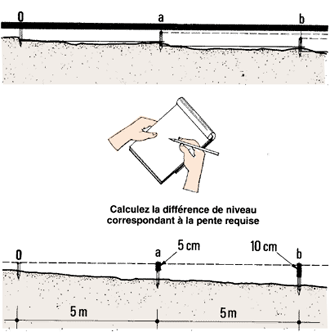

e) Compte tenu de la pente requise pour le fond de l'�tang (voir
volume suivant de la pr�sente s�rie) et de la distance
s�parant deux piquets cons�cutifs sur chacune des droites radiales,
calculez la diff�rence de niveau n�cessaire entre deux
piquets voisins.
Exemple
- Pente du fond de l'�tang: 1 pour cent.
- Distance entre les piquets: 5 m.
- Diff�rence de niveau doit �tre: (1 m x 5 m) � 100 m = 0,05
m = 5 cm.

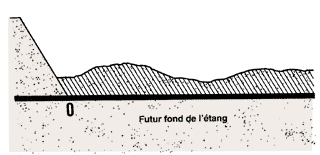

f) Compte tenu de la hauteur d�termin�e � conf�rer au point
0 � la sortie de l'�tang (voir le prochain volume dans la
pr�sente s�rie) et en fonction de la hauteur relev�e au sommet
du piquet implant� en ce point, calculez la diff�rence
de niveau requise au point 0, mesur�e � partir
du sommet du piquet. Marquez visiblement cette diff�rence sur le
piquet 0.
Exemple
- Hauteur requise du point 0 d'apr�s les plans de construction
102,53 m.
- Hauteur r�elle du sommet du piquet 0, d�termin�e par nivellement
� partir du rep�re topographique = 103,43 m.
- Diff�rence de niveau requise au point 0 = 103,43 m - 102,53
m = 0,90 m = 90 cm.
|
|
|
|
|
|
g) En commen�ant par la droite OX au point 0, calculez la diff�rence
de niveau entre le sommet du piquet et le fond de l'�tang pour chacun
des piquets successifs. Soustrayez chaque fois la diff�rence
obtenue ci- dessus en (e). R�p�tez ces op�rations pour toutes les
autres droites radiales. Pour faciliter vos mesures, vous pouvez
utiliser un tableau simple comme celui ci-dessous. Inscrivez
visiblement ces valeurs sur les piquets; lors du creusement de l'�tang,
les ouvriers se baseront sur ces indications.
Exemple
Diff�rence de niveau entre le sommet des piquets et le fond
de l'�tang (en centim�tres)
Droite
radiale
|
Piquet
|
01
|
a
|
b
|
c
|
d
|
e
|
f
|
OX
|
90
|
85
|
80
|
-
|
-
|
-
|
-
|
OY
|
90
|
85
|
80
|
75
|
-
|
-
|
-
|
OZ
|
90
|
85
|
80
|
75
|
70
|
65
|
60
|
...
|
...
|
...
|
...
|
...
|
...
|
...
|
...
|
1 Au point O, les plans indiquent une diff�rence de
niveau de 90 cm. La diff�rence constante � soustraire est de 5 cm,
comme calcul� en (e).
|
|
|
ANNEXES
ANNEXE
2
Valeurs de la tangente des angles
Tangente (tg) d'angles exprim�s en degr�s (d) et en minutes
(m)
|
ANNEXE
3
Valeurs du cosinus des angles
(d=degr�s, m=minutes, cos= cosinus, x = diff�rence)
TABLEAU PRINCIPAL
|
Exemple
Proc�dez comme indiqu� ci-dessous en utilisant les parties proportionelles
P pour calculer les valeurs interm�diaires de la fonction cosinus, par
exemple le cosinus d'un angle de 7�38':
- relevez dans le tableau principal cos 7�30' = 0,9914;
- calculez la dif�rence entre cette valeur et la suivante, x =
3;
- consultez la colonne 3 du tableau des parties proportionnelles;
- descendez cette colonne jusqu'� la ligne m = 8 et relevez P =
2,4;
- d�duisez P du dernier chiffre (4) de la valeur relev�e dans le
tableau principal, 0,9914 - 0,00024 = 0,99116. Cette valeur est �gale
� cos 7�38'.
|
