Materiali ed accessori

DENSITÀ

Densità dei materiali

NON GALLEGGIANTI

■Metalli

■ Tessili

■ Altri materiali

* Coefficiente moltiplicatore usato per il cal-colo del "peso in acqua" di vari elementi, vedasi pagina seguente.

GALLEGGIANTI

■ Legno

■ Carburanti

■ Tessili

■ Altri

Perdita di galleggiabilità, secondo la durata d'immersione. Esempi:

Peso in acqua, peso in acqua di una rete montata (rete da posta)

P(Kg) = peso in acqua
A(Kg) = peso in aria
DA = densità dell'acqua acqua dolce = 1,00 acqua di mare = 1,026
DM = densità del materiale

*Il termine nel riquadro, coefficiente moltiplicatore, è stato calcolato per i materiali più usati nella pesca. I risultati sono presentati nelle tabelle p. 3.

Il coefficiente seguito da un segno +, corrisponde ad una forza d'immersione. Il coefficiente seguito da un segno - corrisponde ad una forza di galleggiabilità. Pe ottenere il peso in acqua di una certa quantità di materiale, basta moltiplicare il suo peso in aria per il coefficiente moltiplicatore.

1° esempio:
1,5 kg di sughero in aria
Vedere tabelle p.3 Coefficiente moltiplicatore del sughero:
in acqua dolce:        3,00 (-)
in  acqua di mare:  3,10 (-)
1,5 x 3,00 (-) = 4,5 kg digalleggiabilità in acqua dolce oppure:
1,5 x 3,10 (-) = 4,65 kg di galleggiabilità in acqua di mare.

2° esempio:
24,6 kg di poliamide (nylon) in aria:
Vedere nella tabella p.3 il coefficiente moltiplicatore della poliamide:
in acqua dolce = 0,1 2 (+)
in acqua di mare =  0,10 (+)
24 6x0,12 (+) = 2,95 kg in acqua dolce oppure:
24,6 x 0,10 (+) = 2,46 kg in acqua di mare.

■ Esempio: calcolo del peso in acqua di mare di una rete da posta

Il peso complessivo della rete in acqua si calcola facendo la somma algebrica dei pesi dei vari elementi che la costituiscono tenendo conto del segno +o- del coefficiente. Il segno + o - del totale indica di che tipo di rete si tratta (qui è + : quindi forza che fa immergere per cui si tratta di rete calata sul fondale)

RESISTENZA DEI MATERIALI

Carico Massimo di uso, carico di rottura di sicurezza

■ Definizione

-  Carico Massimo di Uso (C.M.U.), in    inglese   Safe   Working    Load (S.W.L.):

2) Forza massima che il materiale è autorizzato   a   sopportare   durante l'esercizio.

Altri termini ricorrenti:
-   Carico pratico di sicurezza, in inglese Working load limit
-   Limite di carico pratico

-   Carico di rottura (C.R.), in inglese Breaking load (B.L.) o Ultimate load: Forza massima cui è sottoposto un materiale durante un collaudo statico di resistenza alla trazione portato fino alla sua rottura o distruzione.

-   Coefficiente di Sicurezza (C.S.), in inglese Safety factor (S.F.) o F.O.S.: Numero teorico dal quale risulta una riserva di capacità

Nota bene

Gli sforzi considerati durante i collaudi sono di ordine statico. Occorre evitare gli sforzi dinamici (urti, strattoni), poiché aumentano notevolmente le sollecitazioni ed anche, quindi, i rischi di rottura.

■ Valore del coefficiente di sicu rezza

-   cordami:

-  cavi   ed   accessori   metallici   di

marina:
C.S. di circa 5÷6

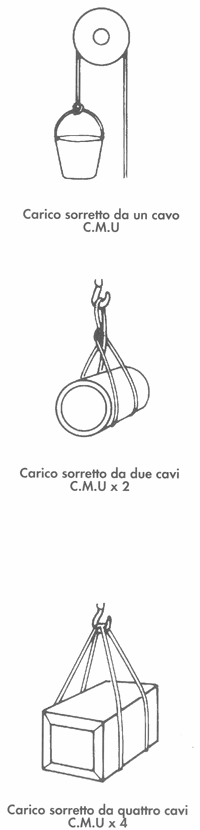

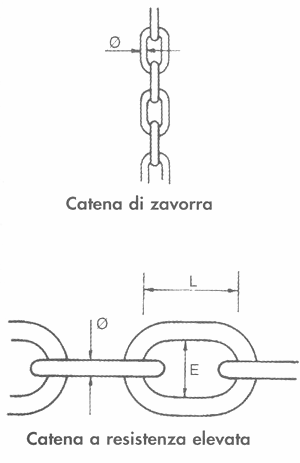

■ Carico Massimo di uso

FIBRE SINTETICHE

Fibre sintetiche: nomi commerciali

■ Poliamide (PA)
Amilan (Giap)
Anid (URSS)
Anzalon (P. Bassi)
Caprolan (USA)
Dederon (germ.E)
Enkalon (P. Bassi, GB)
Forlion (Ital.)
Kapron (URSS)
Kenlon (GB)
Knoxlock (GB)
Lilion (Ital.)
Nailon (Ital.)
Nailonsix (Bras.)
Nylon (Numerosi paesi)
Perlon (Germ.)
Platil (Germ.)
Relon (Rum.)
Roblon (Dan.)
Silon (Cec.)
Stilon (Pol.)

■ Poliestere (PES)
Dacron (USA)
Diolen (Germ.)
Grisuten (Germ. E)
Tergal (Fran.) Terital (Ital.)
Terlenka (P. Bassi, GB)
Tetoron (Giap.)
Terylene (GB)
Trevira (Germ.)

■ Polietilene (PE)
Akvaflex (Norv.)
Cerfil (Port.)
Corfiplaste (Port.)
Courlene (GB)
Drylene 3 (GB)
Etylon (Giap.)
Flotten (Fran.)
Hiralon (Giap.)
Hi-zex (Giap.)
Hostalen (Germ.)
Laveten (Svezia)
Levilene (Ital.)
Marlin PE (Island)
Norfil (GB)
Northylen (Germ.)
Nymplex (P. Bassi)
Rigidex (GB)
Sainthène (Fran.)
Trofil (Germ.)
Velon PS (LP) (USA)
Vestolen A (Germ.)

■ Polipropilene (PP)
Akvaflex PP (Norv.)
Courlene PY (GB)
Danaflex (Dan.)
Drylène 6 (GB)
Hostalen PP (HD)
(Germ.)
Meraklon (Ital)
Multiflex (Dan.)
Nufil (GB)
Prolène (Arg.)
Ribofil (GB)
Trofil P (Germ.)
Ulstron (GB)
Velon P (USA)
Vestolen P (Germ.)

■ Alcool di polivinile (PVA)
Cremona (Giap.)
Kanebian (Giap.)
Kuralon (Giap.)
Kuremona (Giap.)
Manryo (Giap.)
Mewlon (Giap.)
Trawton (Giap.)
Vinylon (Giap.)

■ Fibre copolimeri (PVD)
Clorène (Fran.)
Dynel (USA)
Kurehalon (Giap.)
Saran (Giap. USA)
Teviron (Giap.)
Mewlon (Giap.)
Velon (USA)
Wynene (Can.)

■ Fili misti

Fil. cont. = filo continuo
St. = stoppino

Fibre sintetiche: caratteristiche fisiche

Fibre sintetiche: identificazione

(x) = materiali esistenti ma di impiego ancora poco diffuso.

FILI

Fili: titolazione, tex, denari, metraggio/kg, diametro

■ Fili semplici

Titolo  (denari):   Td  = peso  (g)  di 9000 metri di filo semplice.
Metraggio: Nm = lunghezza (m) del filo semplice per chilogrammo (kg)
Numerazione inglese per il cotone:
Ne_c = lunghezza (in multiplo di 840 yards) per ogni libbra.
Sistema internazionale: tex = peso (g) del filo semplice per 1000 metri.

■ Fili lavorati

Metraggio (titolo metrico) al kg: m/kg = lunghezza (m) del filo per chilo lavorato.
Tex risultante: R tex = peso (g) di 1000 metri di filo lavorato.

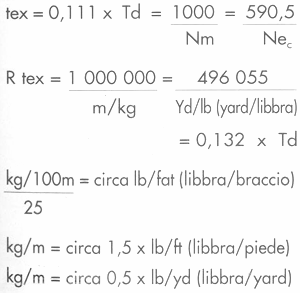

■ Equivalenze e conversioni

■ Valutazione del diametro di un filo

Oltre le misurazioni precise con un calibro a scorsoio, un micrometro, una lente od una lente binoculare,..., esiste un metodo rapido di approssimazione:

Avvolgere 20 giri di filo da misurare intorno ad una matita comune e misurare la lunghezza totale che il filo avvolto occupa su di essa.

Esempio:

Nota bene: la resistenza di un filo o di una cima non dipende soltanto dal suo diametro ma, anche, dalla torsione o dall'intrecciatura dei fili semplici.

Fili: valutazione del tex

■ Valutazione del tex risultante dei fili lavorati

1 ° caso: si conoscono la natura e la struttura del filo.

Esempio:

Filo  per  rete,   in   poliammide  210 denari, composto da 2 fili semplici in ognuno dei tre ritorti composti. 210x 2 x 3 = 23 tex x 2 x 3 = 138 tex

Per ottenere il tex risultante (R tex), si dovrà correggere il valore trovato tenendo conto del tipo di fabbricazione del filo ultimato (torsione, commettitura, trecciatura). Si potrà anche ottenere un'approsi-mazione del R tex maggiorando semplicemente del 10% ìl valore ottenuto qui sopra: 1 38 tex +10% = circa R 152 tex.

 N.B. Visto la struttura complessa dei fili trecciati, si ha l'abitudine, in materia di pesca, di designarli semplicemente con il loro tex risultante, senza dettagli particolari.

Caso n° 2: si dispone di un campione di filo.

Esempio:

5 metri di filo vengono pesati su una bilancia di precisione= 11,25g

di filo lavorato.

Peso al metro Campione:

1000 metri pesano quindi:
1000 x 2,25 = 2 250 o R 2250 tex.

Nota bene: la resistenza di un filo o di una cima non dipende soltanto dal suo diametro ma, anche, dalla torsione o della trecciatura dei fili semplici.

Equivalenze dei sistemi di designazione

Es.: ritorto composto in poliamide

Nota bene: 210 denari = 23 tex

Fili: nylon (poliamide PA) multifilamento ritorto e trecciato

A, B = resistenze alla rottura (direttamente paragonabili)
A = asciutto; non annodato    B = bagnato; annodato

NYLON (POLIAMIDE PA)

■ Ritorto, filo continuo

■ Trecciato, filo continuo

Fili: nylon monofilo e multimonofilo

A, B = resistenze alla rottura (direttamente paragonabili)
A = asciutto; non annodato    B = bagnato; annodato

■ Monofilo

Numerazione giapponese dei monofili

■ Multimonofilo

*Per i monofili, tex e Rtex sono identici.

Fili: poliestere (PES), polietilene (PE), polipropilene (PP)

A, B = resistenze alla rottura (direttamente paragonabili)
A = asciutto; non annodato    B = bagnato; annodato

POLIESTERE (PES)

■ Ritorto, filo continuo

POLIETILENE (PE)

■ Ritorto o trecciato

POLIPROPILENE (PP)

■ Ritorto, filo continuo

■ Ritorto, lamella fibrillata

CORDAMI

Cordami: cordami in fibre vegetali* (1)

A = resistenza allo rottura, asciutto.

N.B.: nei paesi anglosassoni la dimensione di un cavo è indicato dal perimetro in pollici (ìnch). Diam. = circa 8 x c (inch)

C = circonferenza della cima (inch).

Cordami in fibre sintetiche*, commettitura

A = resistenza alla rottura, cordame asciutto.

Commettitura, senso di torsione dei fili, cordami e cavi.

(1) Sono in corso di pubblicazione norme EN (norme europee) che fra breve sostituiranno le norme UNI (ente italiano di unificazione) con valori di carico di rottura leggermente diversi.

* Carico massimo di uso, vedere p. 5
** Conversione inch-mm, vedere p.   15

Cordami: nodi di congiunzione, gassa

Alcuni esempi fra tanti

Per selezionare un nodo, occorre tener conto dei seguenti parametri - uso del nodo - tipo di cordame - robustezza - nodo permanente o no.

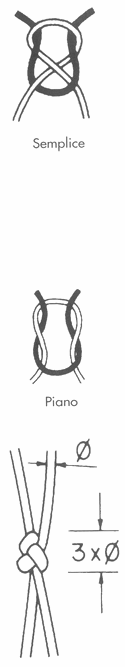

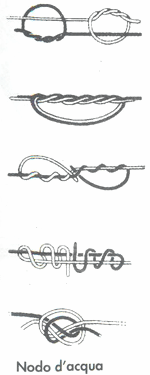

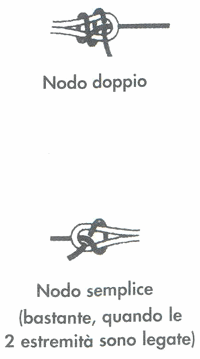

■ Congiunzione di due cime

Due cime di stesso diametro, multifilo

Due cime dello stesso diametro, monofilo

Due cime di diametro e ditipo diversi

Il nodo doppio sono anche adatti, ovviamente, per unire due cime identiche

■ Gassa

Gassa che non deve chiudersi

Nodo scorsoio

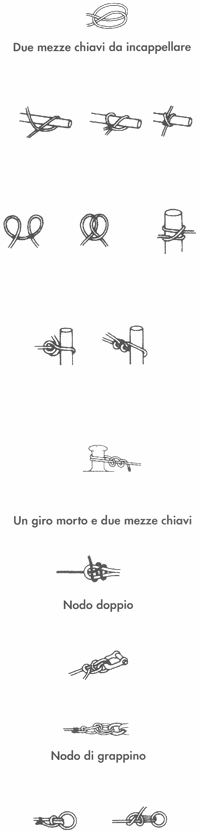

Cordami: nodi per fermature, ormeggi

Alcuni esempi fra tanti

Per selezionare un nodo, occorre tener conto dei seguenti parametri: - uso del nodo-tipo di cordame- robustezza-nodo permanente o no.

■ Per bloccare una cima a livello di un bozzello.

■ Ormeggi

■ Per chiudere (legare) il sacco di una rete da traino.

■ Per accorciare una cima

Cordami: Nodi per ormeggi, abbozzature.

Alcuni esempi fra tanti

Per selezionare un nodo, occorre tener conto dei seguenti parametri: -uso del nodo - tipo di cordame - robustezza - nodo permanente o no.

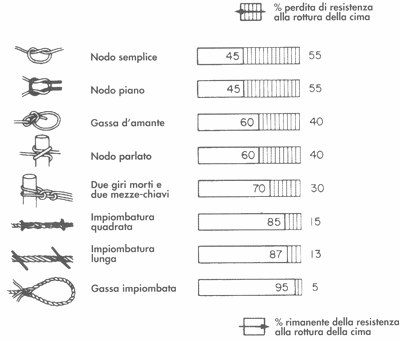

Cordami: perdita della resistenza alla rottura dovuta ai nodi ed impiombature

Cordami: cavi misti* (1)

■ Acciaio - sisal 3 legnoli

■ Acciaio - sisal 4 legnoli

A = resistenza alla rottura, cavo asciutto.

*Vedere Carico Massimo di Uso p. 5

Cordami: cavi misti* (2)

■ Acciaio - manilla B 4 legnoli

■ Acciaio – Polipropilene

A = resistenza alla rottura, cavo asciutto.

*Vedere Carico Massimo di Uso p. 5

Cordami: lime galleggianti o piombate

■ Lima galleggiante

Principali vantaggi (1) ed inconvenienti (2):

1. Facilità di montaggio.
   Non   rischia  d'impigliarsi   nelle maglie.
2. Neccessità di calcolare il mon taggio secondo gli intervalli fra i galleggianti; fragilità di alcuni tipi di galleggianti al loro pas saggio sul salpa-rete.

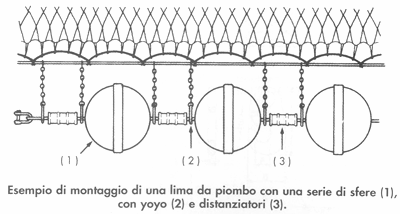

■ Lima piombata

Principali vantaggi (1) ed inconvenienti (2)

1. Facilità di montaggio; distribuzione uniforme del piombo; migliore tenuta; nessuna impi-gliatura nelle maglie.
2. Perdita di piombo in caso di rottura; riparazione difficile; costo elevato.

Treccia con anima in piombo

Treccia a tre fili piombati

R = Resistenza alla rottura

Esistono anche cime piombate di 0,75kg/100m; 0,90; 1,20; 1,50; l,80 kg/100m.

CAVI

Cavi d'acciaio struttura, diametro, uso

Esempi di uso dei cavi d'acciaio di uso marinaro

Di norma, più numerosi sono i trefoli, più elevato è il numero di fili per ogni trefolo, e più il cavo sarà flessibile.

F = flessibilità
+ = scarsa o media
++ = buona

Cavi d'acciaio zincato:aratteristiche*

R = resistenza alla rottura (acciaio: 145 kgf/mmq)

*Vedere Carico Massimo di Uso p. 5

Cavi d'acciaio: manovra

■ Avvolgimento secondo il senso di torsione del cavo

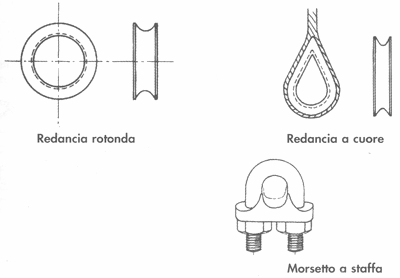

Cavi d'acciaio: tamburo, bozzello, morsetto

■ Tamburo:	Diametro del tamburo rispetto al diametro del cavo avvolto sopra.
	D/� dipende dalla struttura del cavo e D dovrebbe variare, secondo i casi, da 20 � a 48 �. In realtà, a bordo dei pescherecci, visto la mancanza di posto, i seguenti valori sono frequenti: D = almeno 14 �
■ Bozzello:	Diametro del bozzello rispetto al diametro del cavo che vi passa.
	D/ � dipende dalla struttura del cavo e D dovrebbe variare, secondo i casi, da 20 � a 48 �. In realtà, a bordo dei pescherecci, visto la mancanza di posto, i seguenti valori sono frequenti: D = almeno 9 �

Larghezza della gola del bozzello rispetto al diametro del cavo che vi passa.

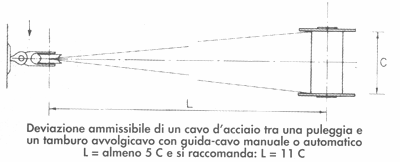

■ Bozzello rispetto al tamburo

■ Morsetto

Cavi d'acciaio di piccolo diametro

■ Acciaio inossidabile, trattato a caldo e dipinto

Costruzione	diam. mm	R kgf
	1,00	75
	0,91	60
	0,82	50
	0,75	45
	1,69	40
	0,64	34
	0,58	28
	1,5	210
	1,4	170
	1,3	155
	1,3	140
	1,2	120
	1,1	100
	1,0	90
	0,9	75
	0,8	65
	0,7	50
	0,6	40
	0,6	30
	2,2	290
	2,0	245
	1,8	200
	1,6	175
	1,5	155
	2,2	220
	2,0	180
	1,8	155
	1,6	130
	1,5	115
	1,4	100
	1,3	85
	2,4	290
	2,2	245
	2,0	200
	1,8	175
	1,6	155
	1,5	130
	1,4	110
	1,9	290
	1,8	245
	1,6	200
	1,5	175
	1,3	155
	1,2	135
	1,1	110

■ Acciaio zincato, non lubrificato

R = resistenza alla rottura

MAGLIE

Maglie: definizione

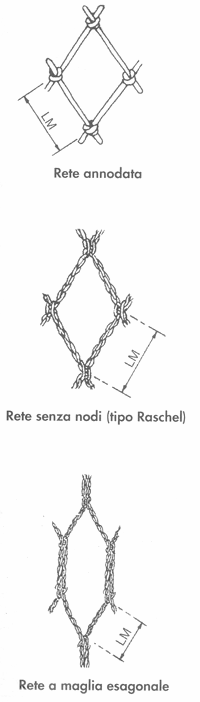

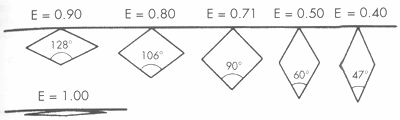

■ Tipi di maglie di rete

LM = lato della maglia

■ Dimensione di una maglia, maglia tesa/maglia stirata (MT), apertura della maglia (AM)

Maglie: sistemi e unità di misura delle maglie in vari paesi

In Italia si usa spesso il numero di nodi al palmo (circa 25 cm).

PEZZE DI RETE

Pezze di rete: nodi e bordi o margini o rinforzi

■ Nodi

L'altezza del nodo di questo tipo cor-risponde più o meno a tre volte il diametro del filo.

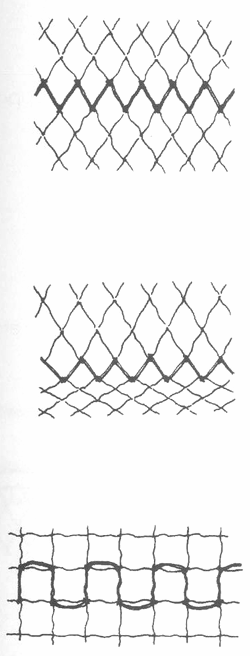

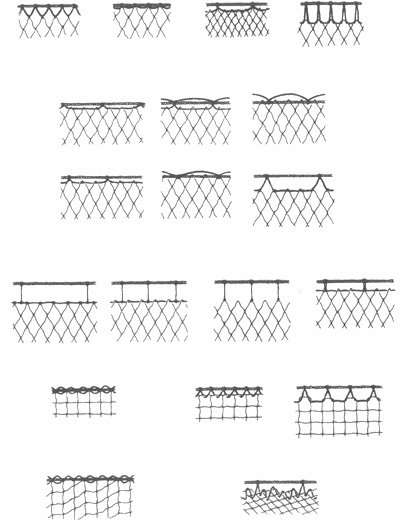

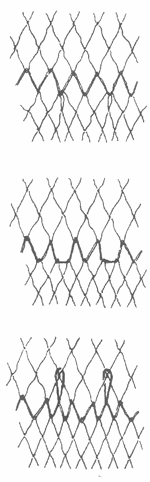

■ Bordi – Rinforzi

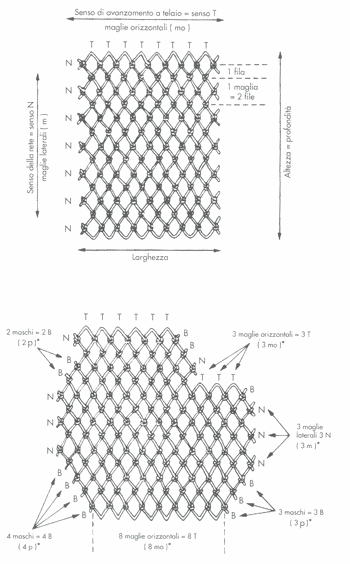

Pezze di rete: definizioni

Pezze di rete: tagli

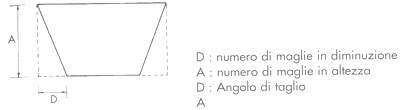

■ Angolo di taglio di un bordo

■ Valore degli elementi del taglio

* Vedere nota p. 32

Pezze di rete: schema di taglio

Numero di maglie diminuite (od aumentate) nella larghezza

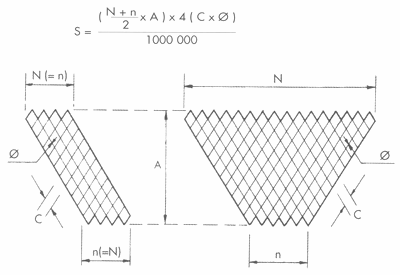

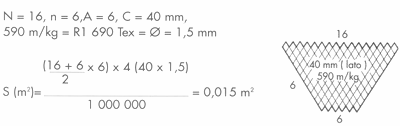

Pezze di rete: stima del peso

■ Rete senza nodi

■ Rete con nodi

Esempio: pezza in poliammide ritorto da R 1690 tex (590 m/kg);
maglie annodate di mm 100 di lato (= 200 mm tese), altezza = 50
maglie, larghezza = 100 maglie.
50 maglie = 100 mezze maglie in altezza
larghezza "tesa" = 100 x 0,20 = 20 m
diametro di un filo ritorto in poliamide da R 1690 tex = 1,5 mm
(vedere esempi di fili p. 12)
K nella tabella qui sopra = 1,12 (maglie tese: 200 mm, diametro: 1,5 mm)
P = 100 x 20 x 1690/1000 x 1,12 = 3 78 g = circa 3,8 kg

Pezze di rete: superficie di filo: metodo di calcolo

La resistenza in acqua di una rete trainata è proporzionale al numero di maglie che lo costituiscono, alle loro caratteristiche e all'orientazione delle pezze di rete in acqua.

S (m2) = superficie di filo delta pezza
N =  numero di maqlie nella larghezza maggiore delta pezza.
n  = numero di maqlie nella largnezza minore della pezza.
A = numero di maglie nell'altezza della pezza
C (mm) = lunghezza del lato di una maglia
� (mm) - diametro del filo

Es.:

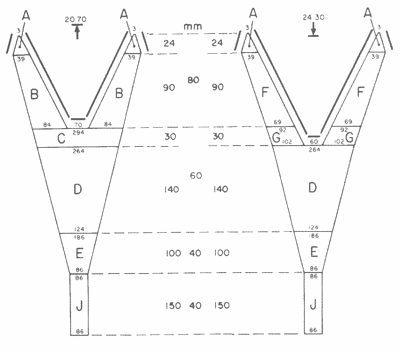

Pezze di rete: superficie di filo di una rete da traino: esempio di calcolo

Per poter paragonare fra di loro le superfici di filo di varie reti da traino, è necessario che queste abbiano forme assai simili. In tali paragoni, si possono trascurare le superfici delle gole (avansacchi) è del sacco (elementi senza tagli obliqui).

Pezze di rete: rapporto d'armamento; espressioni varie

■ Norma internazionale ISO:

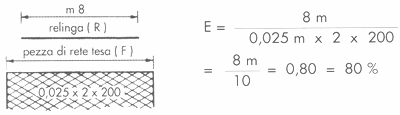

Esempio: 200 maglie di mm 25 di lato, montate su una relinga di m8

■ Oltre la norma internazionale, esistono altre espressioni dell'armamento

* detto in Italia imbando

1: chiamato anche:   External hanging coefficient
2: chiamato anche:   Percent of hanging in - Setting in x 100 - looseness percent
                              of hanging - Hang in (Asia, Giappone)
3: chiamato anche:   Hang in ratio (Scandinavia)

N.B.: si raccomanda di utilizzare unicamente il rapporto di armamento E.

Pezze di rete: rapporto d'armamento, superficie coperta

■ Esempi di rapporto d'armamento (orizzontale) usuali

■ Calcolo della superficie coperta da una pezza di rete

S(mq) = superficie coperta dalla pezza
E= rapporto d'armamento orizzontale
L= numero di maglie in larghezza
A= numero di maglie in altezza
M²(m) = dimensione in metri della maglia tesa, moltiplicata per se stessa

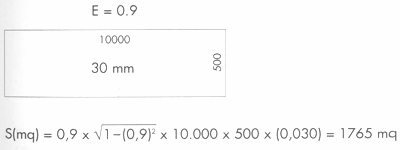

Esempio

N.B.: per E = 0,71, cioè per una maglia aperta al quadrato, la superficie coperta è quella massima.

Pezze di rete: altezza reale di una pezza

■ Calcolo

La formula generate che consente la stima in ogni caso, è:

in cui E² = rapporto d'armamento orizzontale moltiplicato per se stesso

Esempio:

Vedere la pezza di rete descritta nella pagina precedente, con un rapporto
d'armamento di 0,90.

Altezza della pezza tesa:
500 maglie di mm 30, ossia 500 x 30 = 15 000 mm = 15 m

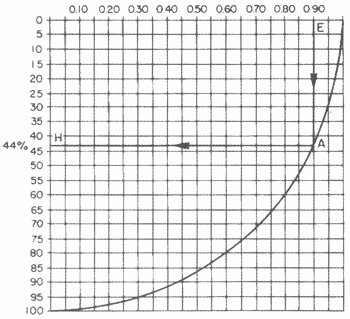

■ Tabella                Armamento della rete, E

Altezza reale in % dell'altezza tesa

Esempio: Vedere la pezza di rete descritta nella pagina precedente; la pezza è montata secondo un rapporto d'armamento (orizzontale) di 0,90; si può dedurre, dalla figura qui sopra, (E<A<H) che I'altezza reale è il 44% dell'altezza tesa.
Altezza della pezza tesa: 500 maglie di mm 30, ossia 500 x 30= 15000 mm = 15 m 44 % di 15 m, 15 x 0,44 = 6,6 m.

Pezze di rete: assemblaggio (giunzione)

■ Pezze di rete con margini dritti (tagli AB, AN, AT)

Pezze con lo stesso numero di maglie e maglie di stesse dimensioni o quasi.

Pezze con numeri di maglie di dimensioni diverse.

Esempi d'assemblaggio secondo un rapporto di 2/3

Mettiamo    2 maglie di mm 45 su 3 maglie di mm 30 (2 x 45 = 3 x 30)

■ Pezze di rete tagliate in obliquo mediante I'abbinamento di un taglio B con un taglio N o T.

Pezze con un numero di maglie differente e dei tagli differenti

Pezze di rete: montaggio

AMI

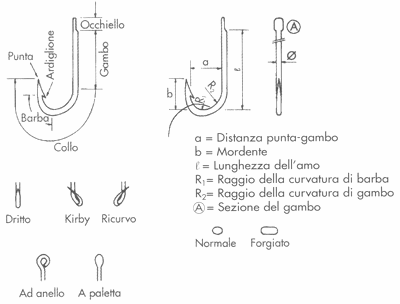

Ami: clasificazione

■ Esempi di caratteristiche

Ami normali

Ami forgiati

Ami: tipi principali

■ Ami dritti

■ Ami storti

■ Ami ricurvi

■ Ami doppi e tripli

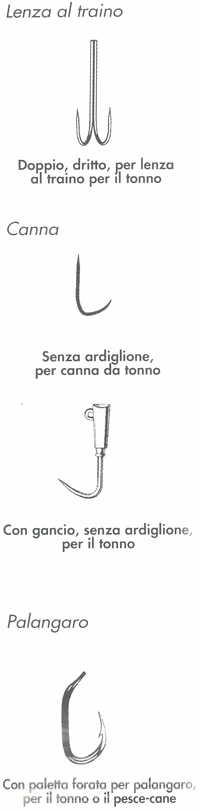

■ Ami specialmente adatti ad alcune specie, o per una tecnica di pesca particolare.

Ami: esche artificiali, jigs, cucchiaini, ami da calamaro, nodi per ami.

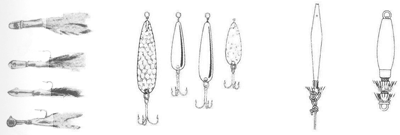

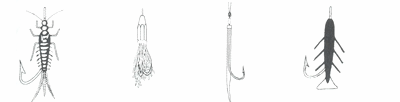

■ Esche artificiali

■ Jigs ■ Cucchiaini ■ Ami da calamaro

■ Nodi per ami
per ami ad occhiello

per ami a paletta

Lenze e palangari: montaggio, tornichetti, moschettoni, nodi Esempi

■ Tornichetti

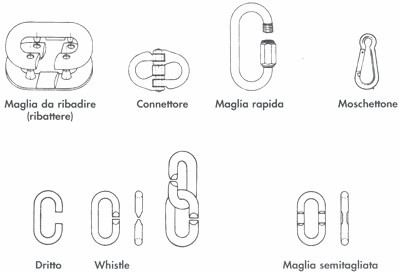

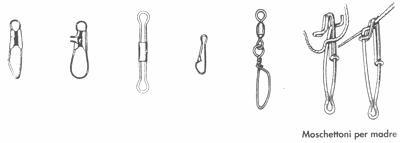

■ Moschettoni

■ Nodi per montare un terminale di lenza (bracciolo) su una lenza madre.

■ Nodi di unione lenza secondaria - bracciolo.

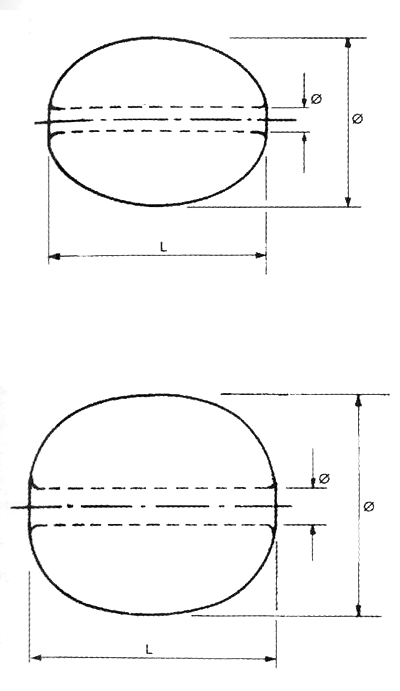

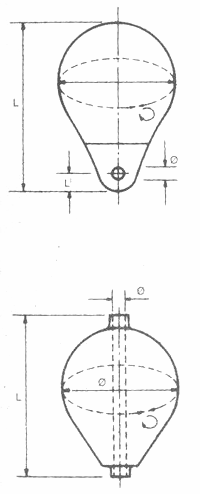

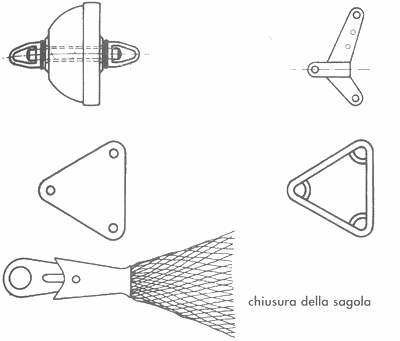

GALLEGGIANTI

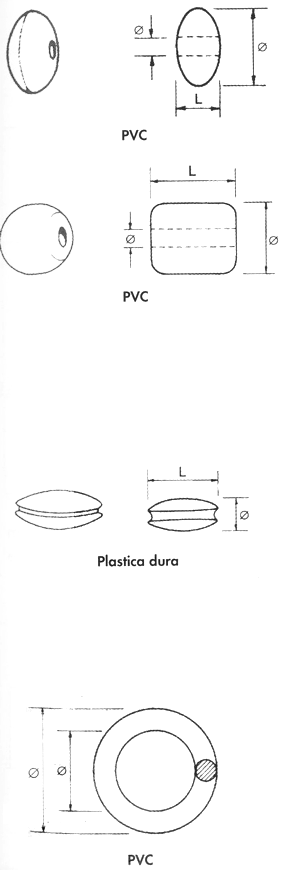

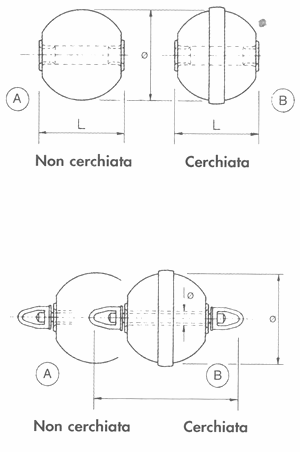

Galleggianti per reti a circuizione e sciabiche

Vasta gamma, con L da mm 100 a
mm 400;
Ø da 75 a mm 300;
galleggiabilità da gf 300 a gf
20000.
Qualità ricercata: robustezza.
In PVC espanso
