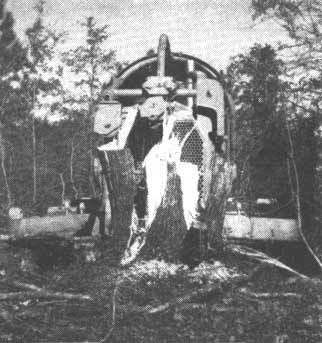

Arrancadora seccionadora de cepas desmontable. - La seccionadora
de acero al manganeso moldeado penetra en las cepas, las divido en fragmentos
de fácil manejo y las extrae del suelo. Al lado izquierdo del arrancacepas
Fleco desmontable va soldada una barra de acero afilada. La seccionadora aprovecha
plenamente la potencia del tractor para dividir fácil mente las cepas
resistentes. Una vez seccionadas, las cepas sufren el enorme empuje hacia adelante
y arriba de la superficie curva del arrancaderas desmontable. Los raigales duros
se cortan y desmenuzan por los dientes cementados y la cepa se extrae de] suelo
con poca tierra adherida. Los raigales que hasta ahora se consideraban demasiado
grandes para su extracción económica pueden hoy desmenuzarse y
extraerse rápida mente y a bajo costo.
Fabricante: Fleco Corporation, Jacksonville, Florida, E.U.A.

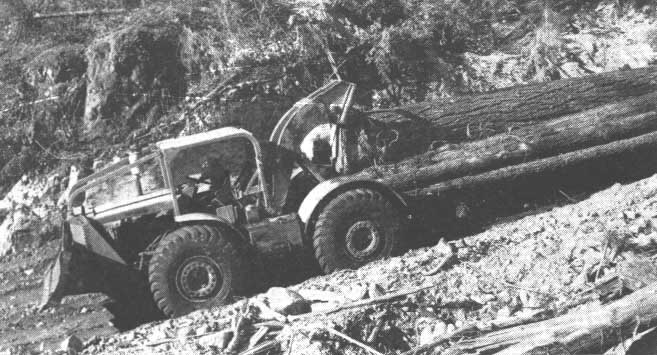

Tractor Kenworth 4x4 - Modelos 200 y 300. - Es el que más se acerca a la facilidad de tracción y maniobra de una máquina de orugas, conservando las ventajas del tractor de ruedas. Ocupa un lugar intermedio entre el camión con accionamiento en las cuatro ruedas y el tractor de orugas.
Por no existir diferencial en el mecanismo de accionamiento, quedando enclavadas las cuatro ruedas juntas, se desplazará en línea recta aun cuando las ruedas frontales no estén en contacto con el suelo.
Fabricante: Kenworth Mjg. Co. Portland 17, Oregón, E.U.A.

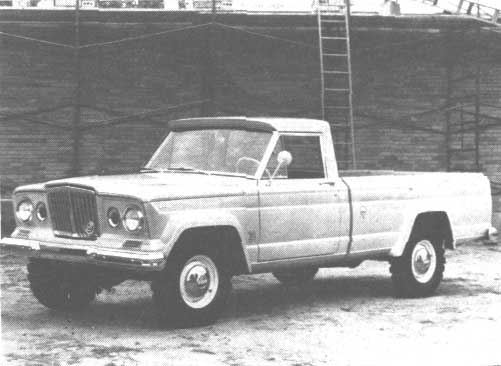

«Gladiator» con accionamento en las cuatro ruedas. - Nueva serie de camionetas con accionamiento en las cuatro ruedas denominadas «Gladiator». El peso bruto del vehículo oscila entre 1.814 y 3.900 Kg. En los camiones se combinan la facilidad de maniobra y comodidad del conductor con las tradicionales robustez y flexibilidad del jeep.
Se fabrica con cajas de dos tamaños «Townside» y «Thriftside» y con plataforma y teleros. La serie J-200 tiene una batalla de 305 cm. con caja de 213 cm.; en la serie J-300 las cifras son de 320 cm. y 244 cm., respectivamente.
Poseen transmisión automática y suspensión frontal independiente, características incorporadas por primera vez en vehículos comerciales con accionamiento en las cuatro ruedas.
Fabricante: Willy Motors, Inc. Toledo 1, Ohio, E.U.A.

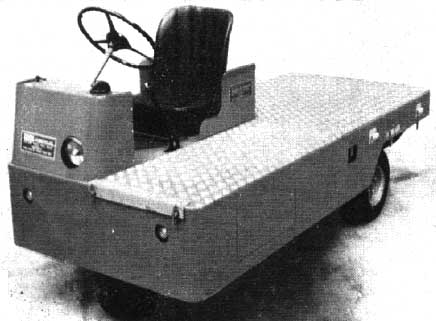

Carretilla Eccles Wagonmaster. -Vehículo de plataforma plana que se adapta a muchas aplicaciones en la industria. Puede cargar 1.015 Kg. y arrastrar 2.031 Kg. La capacidad de arrastre es de 3.047 Kg.
Especificaciones: Bastidor de acero soldado de tipo escalera con plataforma de aluminio con cuadrícula estampada. Motor eléctrico para uso intenso de 24 voltios y 2,5 C.V. Frenos hidráulicos de pedal y freno de mano sobre las ruedas traseras. Longitud total, de 244 a 365 cm.; radio de giro aproximado, de 216 a 290 cm.; batalla, de 157 a 249 cm.; poso, 510 Kg. Anchura total, 101 más 7,5 cm.; con la cabina montada. Altura de la plataforma, 63 cm.
Fabricante: Eccles Engineering Ltd., Redditch, Worcestershire, Inglaterra.

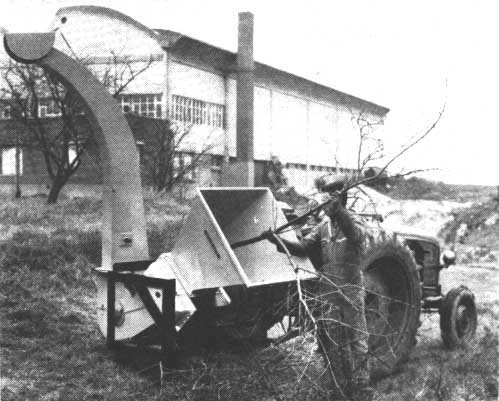

Trituradora «Broecop». - Máquina completamente automática operaciones de corta, transporte y carga. Capacidad de trabajo aproximada 6,8 metros cúbicos por hora.
Especificaciones: Longitud 335 cm.; anchura 162 cm., altura 165 cm.; altura total 304 cm.; motor diesel de 2 cilindros con refrigeración por aire, 20 C.V. al freno y 3.000 r.p.m. Consumo de combustible aproximado, 3,8 litros por hora.
Diámetro admisible: maderas de coníferas, hasta 11,5 cm.; Maderas de frondosas, hasta 18,9 cm.; Noventa y un centímetros de material quedan cortados en 24 fragmentos en un segundo.
Fabricante: Ets. Leguen et Hemidy, Le Bourget (Seine), Francia.

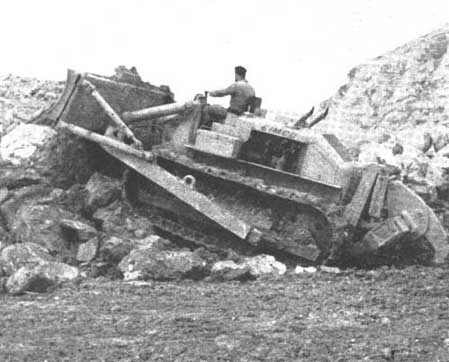

Explanadora Eimco 103 B. -Especificaciones: Fuerza de tracción máxima en la barra (con poso suficiente) 15.875 Kg.; motor diesel con convertidor de par. Modelo GMC 4-71: potencia a nivel del mar 150 C.V.; cilindrada 4.650 cm.³ Modelo Cum. CR-160-BI: 160 C.V. Velocidad: en primera 0-3,2 Km./hora; en cuarta 0-10,5 Km./hora. Altura total 302 cm.; anchura total con zapatas normales 233 cm.; anchura total con zapatas especiales 249 cm.; distancia del suelo 43 cm.;
Fabricante: The Eimco Corporation Salt Lake City 10, Utah, E.U.A.

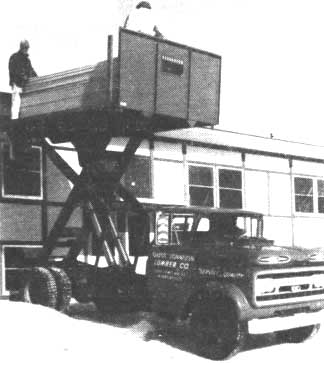

Plataforma telescópica. - Las plataformas telescópicas hidráulicas Hi-Lifts tienen muy variadas aplicaciones en la industria y en el comercio cuando la elevación vertical de materiales reduce el costo de entrega y economiza horas de trabajo. Se adapta en especial para apilar madera aserrada.
Especificaciones: Longitud de la carrocería, 3 ó 3,65 m., carga útil, de 3 a 12 toneladas; altura máxima de elevación por encima del bastidor, 3 m.
Fabricante: The Perfection Steel Body Co., Galion, Ohio, E.U.A.

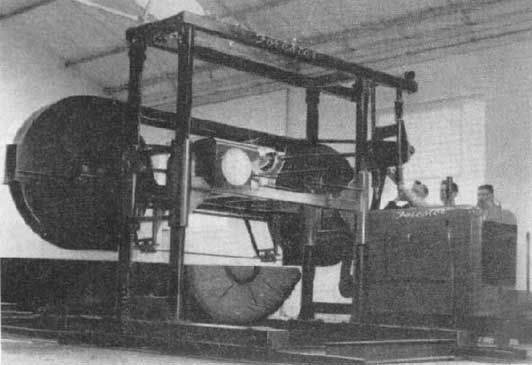

Sierra de cinta «Forestor» para trozas. - Sierra de cinta de 140 mm. de anchura. Motor diesel industrial. A petición puede instalarse un motor de gasolina o eléctrico. La máquina está formada por la bancada, bastidor de la sierra, unidad motriz, transmisión y carriles. La tensión de la hoja se ajusta mecánicamente. Profundidad de corte, 3 a 406 mm. por autodivisor de precisión mecánico. La elevación y descenso de la sierra se regulan automáticamente por el auto divisor según la profundidad de corte fijada.
Pueden cortarse trozas de hasta 1,8 m. de diámetro. Los carriles ordinarios admiten trozas de hasta 6 m. Los carriles suplementarios aumentan la longitud en 7,6 m.
Fabricante: Forestor Sawmill Machineries Ltd., Londres, S.W. 15.

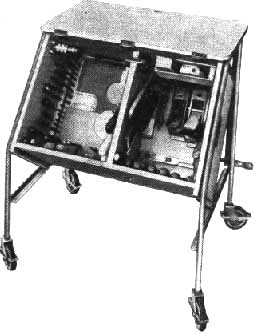

Equipo de herramientas «OPO 5.209». - Equipo de herramientas para ebanistas y carpinteros en general que permite tener a mano cuanto es necesario. La caja puede desmontarse y colocarse sin dificultad y la unidad completa puede desplazarse de un lugar a otro. El operario no tiene necesidad de detenerse en el trabajo. Las herramientas están siempre a mano y el banco de trabajo libre de estorbos.
Fabricante: Paul Oeschger et Cie, Zürich 11/52, Suiza.

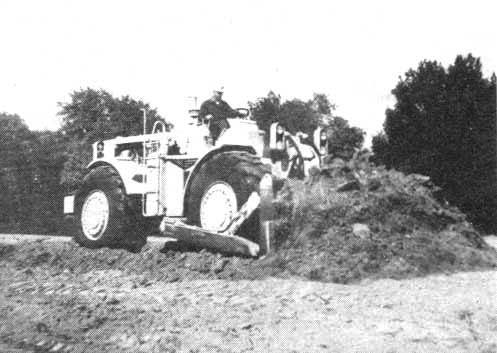

Explanadora de tractor del tipo de dos ruedas modelos 824 y 834.
Construidos para explanar y empujar a alta velocidad, los modelos 824 de 28.117 Kg. 250 C.V. al volante y 834 de 40.815 Kg. 360 C.V. al volante, poseen bastidores articulados que facilitan la maniobra y un corto radio de giro. Entre otras características figura el accionamiento en todas las ruedas y cuchillas hidráulicas de empuje con inclinación frontal y lateral. Los bastidores articulados están formados por dos secciones unidas a media distancia entre las ruedas delanteras y traseras.
Fabricante: Caterpillar Overseas S.A., Ginebra, Suiza.

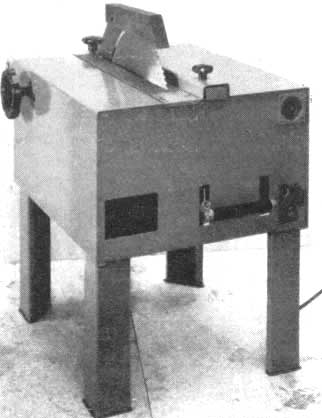

Sierra universal «Multic 43». - Puede utilizarse para cortar madera al hilo o de través, toda clase de plásticos, hierro, acero, chapas metálicas y metales no ferrosos. Existen herramientas y accesorios especiales para diversas operaciones, que pueden montarse en pocos segundos. Puede instalarse un motor de 2 C.V. y 1.500 r.p.m. o uno de 1 ½ C.V. y 1.000 r.p.m. Los rodillos de guía impiden que la pieza trabajada caiga demasiado pronto. El grosor, anchura e inclinación del material pueden ajustarse al milímetro. Utilizando la hoja de sierra adecuada sirve para ranurar, cortar ingletes, refrentar y achaflanar.
Fabricante: Trennjaeger (Great Britain) Ltd., Kettering, Northamptonshire, Inglaterra.

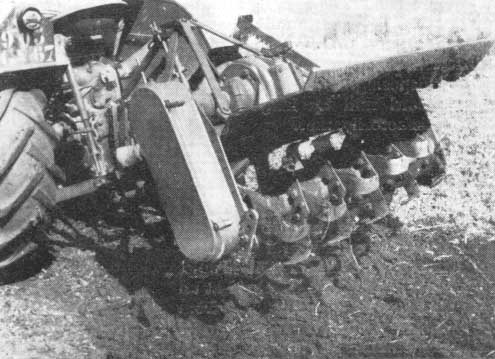

Rastra fresadora «Rotax». - Se construye en 4 modelos con anchuras de trabajo de 0,80 a 1,50 m. Puede utilizarse en suelos posados. Velocidad, 220 r.p.m. Las cuchillas, dispuestas en espiral a intervalos regulares sobre un rotor y fáciles de desmontar, son de acero de alta resistencia a la tracción y están montadas según un sistema especial que elimina todo esfuerzo en los pernos de retención, el afilado es automático mientras la máquina trabaja. La rastra fresadora se conecta a la toma de fuerza del tractor por transmisión cardan provista de un dispositivo Imitador del par motor.
Cuenta con dispositivo de regulación de la profundidad entre 15 y 25 cm.; El rotor sigue el perfil del suelo.
Fabricante: Société d'Exploitation de la Technique Agricole,
Barrí (Bas Rhin), Francia.

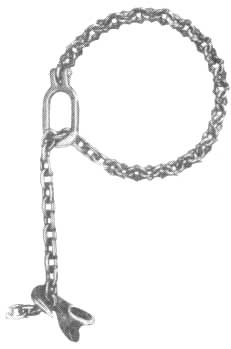

Eslinga de garfios para trozas «Acco double-bite». - Se ha ensayado en zonas de difícil extracción maderera en duras condiciones de trabajo. Cadena especialmente construída con dientes soldados eléctricamente que abrazan sólidamente las trozas durante el desembosque. Una vez situada la cadena el tramo de eslabones ordinarios se sitúa en un garfio listo para el arrastre.
Los dientes se adhieren a la troza incluso en la época de desprendimiento de la corteza cuando las cadenas ordinarias se soltarían al desprenderse aquélla.
Se construye en dos tamaños: 9 y 13 mm. Pueden utilizarse para toda clase de operaciones de arrastre.
Fabricante: American Chain and Cable Company Inc., Nueva York 17, N.Y.,
E.U.A.
