ANNEXE II
LAGUNE DE NADOR
(MAR CHICA)

OUVERTURE DU GRAU DE BENI-ENZAR
AVANT PROJET SOMMAIRE

A. DESSINS

1. PLAN D'ENSEMBLE

2. PLAN GENERAL PRISE D'EAU

3. COUPES DES DIGUES

4. COUPES DU CANAL D'AMENEE

5. DESSINS DE L'OUVRAGE DE FRANCHISSEMENT (Ponceau - Vannes)

B. DEVIS DESCRIPTIF

L'aménagement projeté concerne la réalisation d'une communication entre la lagune et la mer, baptisée “GRAU” de BENI-ENZAR.

Il se situe à l'extrémité Nord-Ouest de la lagune de NADOR dite “MAR CHICA” en limite Sud du port de commerce de BENI-ENZAR.

1. OBJECTIF

L'aménagement envisagé a pour but de permettre une amélioration de la qualité de l'eau au droit d'une zone lagunaire confinée grâce aux échanges hydrauliques qui s'effectueront par le truchement du grau.

Le volume de ces échanges devra toutefois, de l'avis des biologistes, être limité, dans le souci de ne pas "mariniser la zone intéressée. CEs échanges devront, en tout état de cause, pouvoir être réduits, voire interrompus, s'il était constaté que l'introduction imaginée d'eau fraîche dans le milieu lagunaire tendait à compromettre les élevages implantés dans la lagune, ce qui implique qu'un dispositif approprié, permettant d'avoir la maîtrise de l'écoulement de l'eau dans le grau, doit être obligatoirement installé sur ce grau.

2. PRINCIPE DE L'AMENAGEMENT

L'aménagement comporte 3 éléments fondamentaux:

1. Une prise d'eau en mer
2. Un canal d'amenée de l'eau marine dans la lagune
3. un dispositif de régulation du débit du grau.

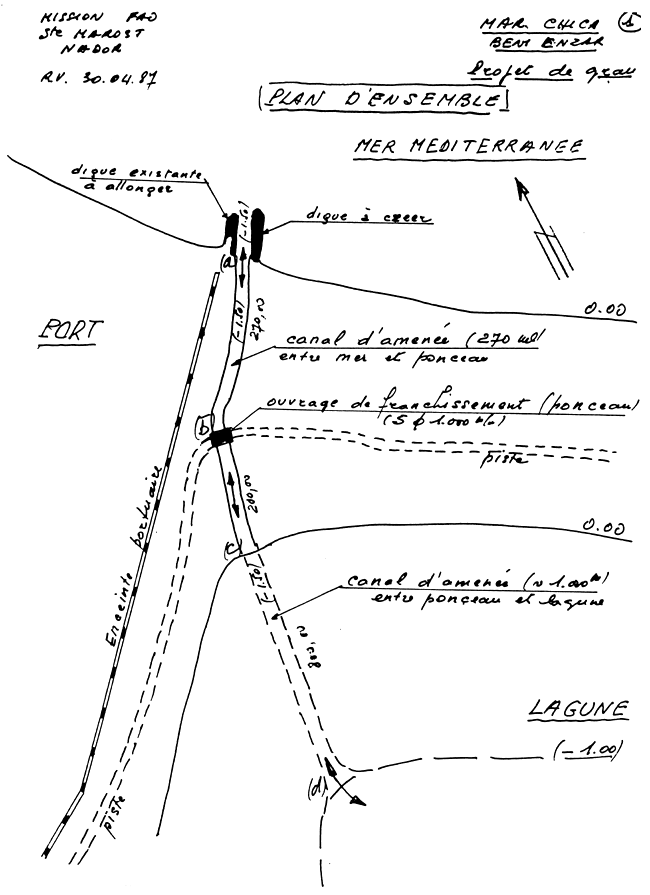

Le dessin № 1, inclus au dossier d'AVANT PROJET SOMMAIRE dont le présent DESCRIPTIF fait partie, constitue un PLAN D'ENSEMBLE de l'aménagement envisagé et à ce titre définit le principe de cet aménagement.

3. DESCRIPTION DES OUVRAGES

3.1. Prise d'eau en mer

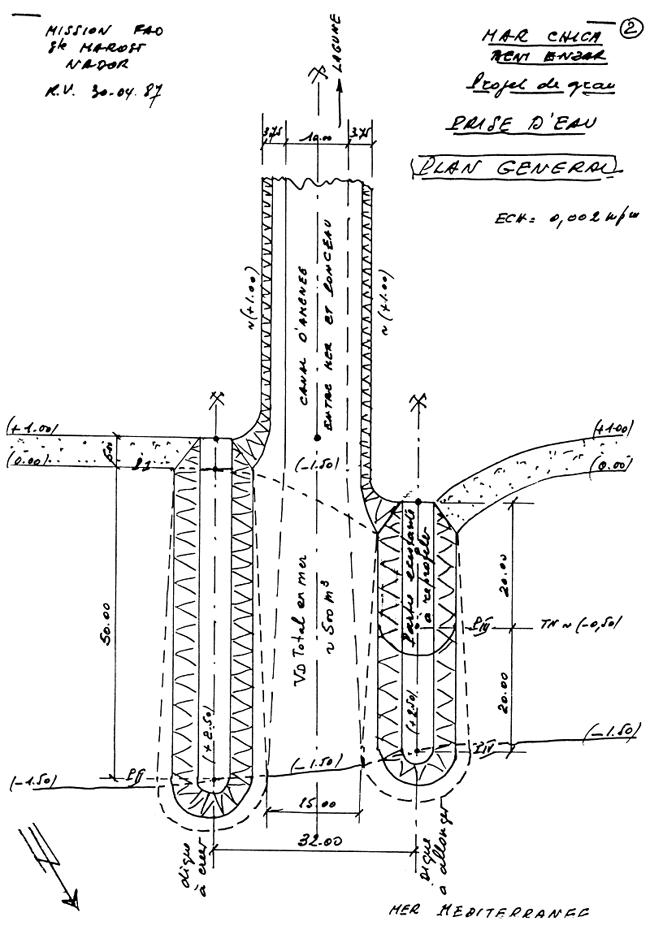

Il convient de se reporter à ce propos au dessin № 2 de l'A.P.S. qui précise la conception de la prise d'eau et les caractéristiques des ouvrages qui constituent celle-ci, à savoir,

-   Digue Nord-Ouest constituée par une digue existant, à reprofiler et à allonger d'une vingtaine de mètres pour aboutir à un ouvrage final de 40 mètres de longueur environ.

-   Digue Sud-Est à créer intégralement, parallèlement à la digue Nord-Ouest précitée.

La distance prévue entre axes de ces digues permet d'obtenir un débouché du grau à la mer de 15 mètres au niveau de l'isobathe (-1,50)

Le dessin № 3 de l'A.P.S. présente la coupe en travers type des digues et donne ainsi la constitution de celles-ci. Ce dessin fournit de plus les profils des futurs ouvrages avec volume des matériaux à mettre en oeuvre et longueur d'application de ces profils.

3.2. canal d'amenée

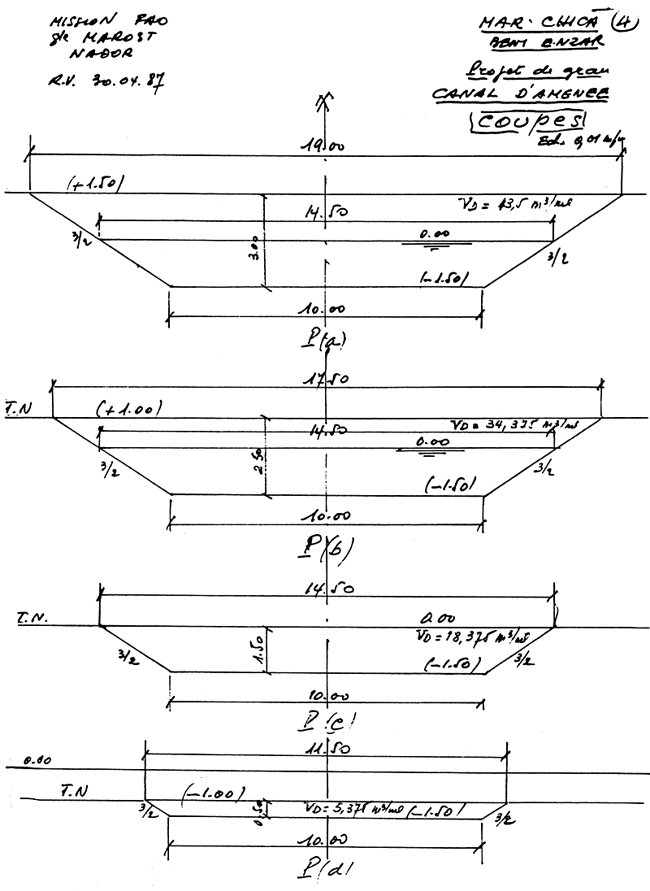

Le dessin № 4 de l'A.P.S. présente les coupes transversales du canal qui précisent les caractéristiques de l'ouvrage ainsi que les volumes de déblais à extraire à l'aplomb de chaque profil particulier repéré sur le PLAN D'ENSEMBLE (dessin № 1).

3.3. Ouvrages de franchissement - Ponceau - Vannes

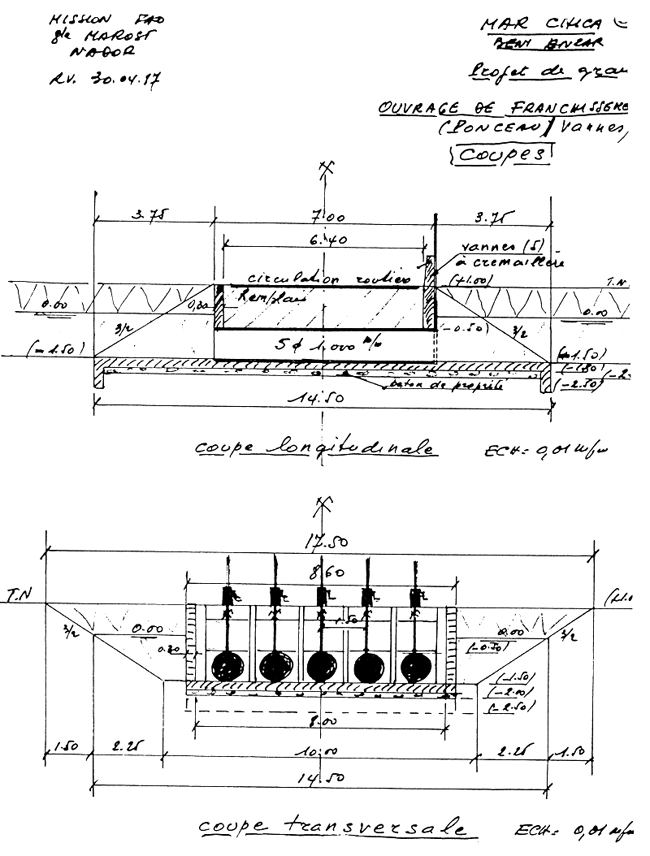

Le dessin № 5 présente l'ouvrage de franchissement que la présence d'une piste desservant un village établi sur le lido rend nécessaire.

Cet ouvrage est constitué par 5 canalisations disposées en tuyaux d'orgue, de 1 mètre de diamètre intérieur. Ces buses seront en béton armé, préfabriquées, posées sur un radier en béton armé et équipées à chacune de leurs extrémités:

-   d'un mur tympan,

-   de 2 murs en aile

destinés à épauler la piste et ses talus.

Ce ponceau supportera le dispositif de régulation de l'écoulement de l'eau dans le grau constitué par 5 vannes à crémaillères manoeuvrables à la main, installées en tête des 5 canalisations de 1 mètre de diamètre, côté mer.

A noter que le contrôle des échnages et plus spécialement de l'entrée d'eau fraîche dans la lagune implique un suivi permanent de la situation de l'écosystème et plus précisément un suivi du niveau de confinement global de la lagune dont dépend la production du milieu.

C. MEMOIRE JUSTIFICATIF

DIMENSIONNEMENT DES OUVRAGES

1. Bases de Calcul

   -   Amplitude moyenne marée: ± 0,12 m

   -   Niveau moyen de la mer: 0,00

   -   Charge disponible: 0,12 m

   -   Répartition de la charge disponible





   -   Longueur



   -   Ponceau: 7 m

   -   Formule de débit





   -   Superficie partie Nord lagune : 1 000 ha

   -   Volume partie Nord lagune : 12 × 10⁶ m³

   -   Conditions de renouvellement: Temps de renouvellement théorique complet voisin de 2 mois et en tout étal de cause supérieur à 1 mois.

   -   Volume journalier des échanges admis 200 000 m³/j (<400 000 m³/j)

2. Calcul des sections

   2.1. Ponceau 5 Æ 1 000 m/m de 0,785 m²









   Q = 0,785 × 90 × 0,3965 × 0,00062 = 0,01736



   = 0,0115 × 1,12237 × 10⁶

   # 0,013 × 10⁶ = 13 000 m³

   (volume moyen: 1,2 m³/sec) d'où

   V j = 5 × 13 000 × 2 × 2) = 250 000 m³/j par excès

   DEBIT MAXIMAL par buse (par excès)



   soit pour les 5 buses = 9 m³/sec.

   2.2 Chenal (L = 870 m)



   P                                    # 15,  4 m

   R                                    #   1,20











   Q = 18, 4 × 43, 5 × 0,0000975 = 0,078



   = 0,052 × 1,12237 × 10⁶

   #     58 000 m³

   (Volume moyen #     5,4 m³/sec)

   d'où Vj = 58 000 × 2 × 2 = 232 000 m³/J

   DEBIT MAXIMAL Chenal



D. AVANT - METRE

1. PRISE D'EAU EN MER

-   DIGUES - ENROCHEMENTS

-   VOLUME GLOBAL

PI 28,500 × 27,50 =     783, 75

PI.PIV 52,875 × 35,00 =  1850,625

PIII 35,875 × 10,00 =     358,75

Total =  2993,125

Densité apparente = ×     2

POIDS TOTAL     =   5986,25

arrondi à             =       6 000    Tonnes

-   CHENAL EN MER - CREUSEMENT

environ  500  m³

2. CANAL D'AMENEE - TERRASSEMENTS

-   TRONCONS (ab) - (bc) - (cd)

TOTAL = 25 288,125

arrondi à 25 000 m ³

3. OUVRAGE DE FRANCHISSMENT - PONCEAU/VANNES

-   CANALISATIONS EN B.A (Æ 1 000 m/m)

5 × 7 = 35 ml

-   BETON POUR B.A (350 kgs P.M³)

-	RADIER
	14.50 × 0,60 × 0,30 = 37,41
	2 × 8,60 × 0,70 × 0,30 = 3,612		41,022
-	MURS EN AILE
-	MURS TYMPANS
	2 × 8,00 × 2,50 × 0,30 = 12,000
-	2 × 0,786 × 0,30 = 2,355		15,270
	TOTAL GENERAL		56,292
	arrondi à		56     M3
-	ACIERS POUR B.A
-	RADIER (100 kg/m3
	41 × 100 =		4 100
-	MURS (150 kg/m3)
	15 × 150		2 250
	TOTAL		6 350
	arrondi à		6 400 kg

-   COFFRAGE POUR B.A

-	RADIER
	2 × 14,50 × 0,30 = 8,70
	2 × 8,60 ×0,70 = 12,04		20,74
-	MURS
	2 × 2 ×8,60 × 2,50 = 86,00		123,50
	TOTAL		144,24
	arrondi à		145 M2

-   BETON DE PROPRETE (150 kg P. M.)

13,90 × 8,60 × 0,20 = 29,908

arrondi à     24 M³

-   EQUIPEMENTS

Vannes à crémaillère de 3 mètres

N = 5^V

-   TERRASSEMENTS AVEC EPUISEMENTS

arrondi à     600 M³

E. ESTIMATION HT/HF Base : Prix unitaires pratiqués en France
